Class A1 Amplifier

Pada amplifier kelas ini, tegangan grid selalu negatif daripada tegangan katoda. Konfigurasi ini akan menghasilkan lineritas dengan bandwidth yang lebar dan biasanya digunakan bersama trioda SV300B atau dengan tetroda atau pentoda.

Class A2 Amplifier

Pada amplifier kelas A2 ini tegangan grid diatur sedemkian hingga lebih positif daripada katoda. Konfigurasi ini akan menyebabkan grid akan menarik arus dari katoda dan akan menyebabkan suhu grid naik. Untuk amplifier kelas ini tidak digunakan bersama tetroda, pentoda atau trioda seperti SV300B terutama untuk aplikais audio.

Untuk kelas A2 ini biasanya menggunakan vacuum tube khusus yang mempunyai grid khusus (rugged grid) seperti SV811 atau SV572 untuk trioda. Selain itu amplifier kelas A2 membutuhkan rangkaian driver khusus untuk mensuplly power ke grid.

Class AB Amplifier

Untuk amplifier kelas AB menggunakan konfigurasi vacuum tube push pull. Konfigurasi ini memungkinkan salah satu vacuum tube dari sebuah pasangan vacuum tube untuk cut off sedangkan vacuum tube yang lain mengatur daya output. Kondisi ini akan meningkatkan efisiensi daya yang digunakan sehingga secara jelas efisiensi dari amplifier kelas AB jauh di atas amplifier di kelas A.

Namun konfigurasi ini juga menghasilkan distorsi. Oleh karena itu utuk mengurangi distorsi tersebut digunakan negative feedback.

Class B Amplifier

Amplifier yang menggunakan kelas B selalu menggunakan konfigurasi push pull pada vacuum tube untuk final output stagenya. Amplifier kelas B ini banyak digunakan untuk RF power amplifier. Amplifier kelas B ini hampir sama dengan amplifier kelas A atau AB namun arus pada saat vacuum tube idle sangat kecil mendekati nol.

Kondisi ini menyebabkan efisiensi daya yang digunakan oleh amplifier kelas B lebih tinggi daripada amplifier tipe yang telah dibahas di atas. Tetapi juga menghasilkan peningkatan distorsi sehingga diperlukan disain khusus dan penerapan negatif feedback untuk mengurangi efek distorsi. Jika pada tahap pendisainan tidak memperhatikan tingginya distorsi pada amplifier kelas ini maka sinyal output yang dihasilkan sangat buruk bahkan cacat dan jika distorsinya telalu besar maka bukanlah tidak mungkin untuk terjadinya distorsi cross over . Selain itu keuntungannya adalah vacuum tube tidak panas jika dibandingkan dengan kelas amlilfier yang lain sehingga umur vacuum tube relatif lebih lama.

Untuk amplifier vacuum tube, output dari final output stage vacuumtube tidak dapat langsung disambungkan ke input speaker karena perbedaan impedansi. Output dari final output stage mempunyai impedansi yang tinggi sedangkan speaker mempunyai impedansi yang rendah sehingga daya yang dihasilkan oleh final stage output tidak semuanya diterima oleh spaker. Kondisi ini akan mengakibatkan final stage ouput vacuum tube akan semakin panas.

Hal ini dapat diatasi dengan memasang sebuah transformator output untuk menyamakan impedansi antara final output stage dan beban yaitu speaker. Transformator yang digunakan tidaklah transformator yang umum dipakai namuan transformator khusus dengan penanganan pembuatan yang istimewa. Kondisi ini harus memenuhi kriteria ultraliniear dimana impedansi input1 – CT dan CT - input2 harus mempunyai impedansi yang benar-benar sama.

Berikut merupakan salah satu proyek amplifier 20 W yang menggunakan vacuum tube SV811. Sebagai penguat depan digunakan 6BM8 yang merupakan trioda small signal amplifier yang low power. Output dari 6BM8 ini mempunyai distorsi yang sangat kecil dengan penguatan yang besar.

Gambar 2
Skematik Penguat Depan

Untuk bagian penguat akhir, digunakan SV811 dan SV572 yang mampu menghasilkan daya sampai 20 W. Tegangan grid tidak diperlukan pengaturan namun langsung dengan dibias secara langsung malalui katoda pada pentoda secara follower. Konfigurasi ini dapat menghilangkan efek ‘hum’. Untuk meningkatkan efek transiennya transformator output maka diberi rangkaian snubber dengan kapasitor 0.001 uF/1600 volt dan dua buah resistor 2k7 yang diseri.

Dua buah jalur feedback digunakan untuk mengkontrol beban pada power trioda dan mengkompensasi perbedaan karakteristik berbagai trioda yang digunakan. Misalnya antara trioda SV811 dan SV572.

Gambar 3
Skematik Amplifier

Untuk bagian transformator powernya digunakan Hammond 282X yang memiliki tegangan output 1000 volt CT, 6A untuk beban filamen. Pada bagian regulator digunakan trioda 6BM8 dan 0A2 untuk mengkontrol tegang grid 6AS7G. Tegangan output dari regulator ini kira-kira 575 volt DC untuk ke plate di bagian amplifier sedangkan untuk penguat depan diturunkan sampai 420 volt DC.

Skematik Power Suplly dan Regulator

Baca Selengkapnya ..

Accoustic Field Generator

Accoustic Field Generator ini membangkitkan suara akustik dengan efek surround yang disesuaikan dengan standar DOLBY SURROUND, mampu menghasilkan suara surround yang cukup baik namun tidak terlalu banyak membutuhkan dana.

Perkembangan teknologi seakan tidak hanya tertuju pada satu bidang saja namun pada semua bidang. Perkembangan teknologi yang ada saat ini salah satunya yaitu pada bidang audio. Dengan semakin majunya teknologi saat ini audio tidak hanya sebagai sekadar hiburan namun telah menjadi suatu hobby, hobby yang tidak murah tentunya.

Banyak penggemar audio berupaya untuk membuat suara music yang terdengar menjadi sangat keras sampai membuat suara music menjadi ’hidup’, penambahan perangkat amplifier, woofer ataupun speaker-speaker khusus yang harganya tidak murah.

Efek suara yang ‘hidup’ sepertinya sekarang merupakan sesuatu yang paling tidak harus ada disetiap perangkat audio yang baik. Efek ini pada dasarnya merupakan efek surround yang dapat menyebabkan suara seolah-olah datangnya dari berbagai arah dan suaranya tetap dapat didengar dengan jelas. Saat ini saja tape-tape compo sudah banyak yang memiliki fasilitas surround sound ini tetapi tidak cukup baik jika didengar dari jarak yang cukup jauh karena efek surroundnya hilang. Hal ini disebabkan karena jarak pendengar dan speaker terlalu jauh, tata letak speaker kurang tepat, atau efek surroundnya kurang baik.

Efek surround yang bagus dan dapat didengar dengan baik adalah sistem surround sistem yang ada di gedung-gedung bioskop dan untuk membuat prangkat ini tidak sedikit dana yang dibutuhkan. Walaupun demikian jika kepuasan tetap menjadi yang nomor satu maka dana bukan menjadi masalah yang utama.

Untuk mencari jalan tengah antara harga dan kualitas efek surround maka dicoba untuk membuat Accoustic Field Generator yang mampu menghasilkan suara surround yang cukup baik namun tidak terlalu banyak membutuhkan dana. Accoustic Field Generator ini mampu membangkitkan suara akustik dengan efek surround yang disesuaikan dengan standar DOLBY SURROUND. Accoustic Field Generator memiliki 4 kanal speaker yang terdiri dari 2 main speaker, 2 rear speaker, 1 center speaker, dan 1 woofer. Untuk mendapatkan daya yang cukup besar maka perlu dibuatkan amplifier untuk masing kanal.

Konstruksi Accoustic Field Generator

Pada dasarnya sebuah Accoustic Field Generator dibangun dari rangkaian op-amp dan filter-filter. Op-amp yang biasanya digunakan sebagi penguat tegangan dalam Accoustic Field Generator lebih banyak digunakan sebagai filter-filter aktif. Filter dalam alat ini sangat berperan besar dalam menciptakan suatu suara akustik yang benar-benar jernih, tetapi di dalam prakteknya, hampir semua filter, tidak presisi dalam melewatkan sinyal dengan frekuensi tertentu. Sebuah op-amp yang baik untuk aplikasi ini adalah op-amp yang mempunyai bandwidth lebar, rise time, slew rate dan settling timenya yang cepat.

Selain Op-amp dan filter aktif, masih ada lagi bagian yang penting yaitu catu daya. Ini merupakan bagian yang cukup berperan dalam menciptakan kesempurnaan suara akustik karena bagian catu daya yang jelek hanya merupakan penghasil noise, yang akan masuk ke dalam jalur sinyal suara sehingga suara akustik yang seharusnya jernih menjadi suara akustik dengan tambahan dengung (noise). Catu daya yang digunakan adalah catu daya kembar +/- 18 volt DC.

Bagian Accoustic Field Generator

Accoustic Field Generator terdiri dari 4 bagian yaitu : Front Channel, Rear Surround Channel, Center Channel, dan Sub Woofer Channel. Tata letaknya dapat dilihat pada gambar berikut.

Gambar 1
Posisi Speaker dengan 4 Kanal

Sinyal input L-R, dari tape misalnya, dibuffer dengan menggunakan TL084/TL074 untuk mencegah pembebanan pada input sinyal L-R, dalam hal ini sumber sinyal dari tape. Output dari buffer ini kemudian dipisahkan menjadi 4 kanal, seperti yang telah disebutkan di atas.

Bagian Front Channel

Kanal Front merupakan kanal yang meneruskan sinyal input L-R. Sinyal L-R tersebut dilewatkan pada amplifier dengan gain =1 sehingga sinyal ini dilewatkan tanpa merubah/mem-filter sinyal input L-R tersebut.


Gambar 2
Bagian Front Amplifier

Bagian Center Channel

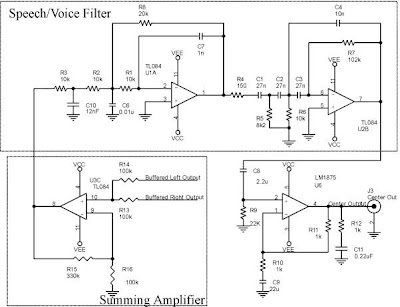

Pada bagian center channel, sinyal L ditambahkan dengan sinyal R (L+R) dan hanya melewatkan frekuensi suara menengah (voice). Pada bagian ini sinyal yang telah dijumlah dilewatkan pada sebuah filter aktif BPF dan kemudian dikuatkan dengan menggunakan TDA2006 atau LM1875. Filter yang digunakan pada bagian ini merupakan filter BPF yang dibentuk dari gabungan LPF kelas 2A dan HPF kelas 2A. Bagian ini akan mengatur spektrum voice pada speaker center.


Gambar 3
Bagian Center Channel

Bagian Sub-Woofer

Bagian subwoofer ini merupakan penjumlahan input L dan input R pada sebuah summing amplifier. Output dari summing amplifier ini dilewatkan pada sebuah LPF kelas 2A yang hanya akan melewatkan sinyal dengan frekuensi rendah sekitar 25KHz untuk menghasilkan suara bass yang mantap.


Gambar 4
Bagian Subwoofer

Bagian Rear Channel dengan Surround

Pada bagian ini merupakan inti dari perangakat keras ini. Bagian inilah yang menghasilkan efek surround. Untuk menghasilkan efek surround ini diperlukan IC khusus yaitu MN3005/8 dan MN3101. Kedua IC ini akan menunda sinyal yang masuk dalam beberapa fasa saja, sehingga sinyal output dari fasa ini akan tertinggal dengan sinyal fasa dari bagian yang lain.



Gambar 5
Blok Diagram Bagian Surround

Pada bagian ini sinyal L dan R dikurangkan (L-R) dan kemudian dilewatkan pada bagian buffer, filter LPF, delay line, filter LPF (7KHz) dan terakhir adalah splitter antara sinyal R dan L. Rangkaian yang menyebabkan efek surround adalah rangkaian LPF 75KHz yang menghasilkan outputnya diumpankan ke Right Rear Amplifier sedangkan input LPF 75KHz ini diparalel dengan input Left Rear Amplifier sehingga menghasilkan 2 sinyal L dan R yang pada dasarnya merupakan sinyal L-R yang fasanya tertinggal dengan fasa sinyal yang asli.


Gambar 6
Blok Delay

Blok delay merupakan bagian dari sistem yang cukup penting. Bagian ini akan menunda fasa sinyal L-R sehingga tertinggal dengan fasa sinyal yang sebenarnya. Inti dari blok in iadalah IC tunda MN3101 dan MN3008.

Untuk dapat mendapatkan suara yang cukup keras maka output dari masing-masing bagian, seperti left/right rear output, left/right front output, subwoofer output dan center output diumpankan pada 6 kanal power amplifier. Alat ini cukup baik dalam menghasilkan efek surroundnya dengan biaya yang tidak terlalu mahal, komponen yang paling mahal didalam rangkaian ini adalah IC-IC delay. Rangkaian ini selain dapat digunakan bersama tape juga dapat digunakan bersama VCD player, CD player atau dengan komputer.



Sumber:http://elektronika-elektronika.blogspot.com


Baca Selengkapnya ..

Tentang Op Amp

Menurut Eyang Wikipedia, Operational Amplifier atau yang biasa disebut op-amp merupakan suatu komponen elektronika berupa integrated circuit (IC) yang terdiri atas bagian differensial amplifier, common emiter amplifier dan bagian push-pull amplifier. Bagian output Op-amp ini biasanya dikendalikan dengan umpan balik negatif (negative feedback) karena nilai gain-nya yang tinggi.

Keuntungan dari penggunaan Op Amp adalah karena komponen ini memiliki penguatan (A) yang sangat besar, Impedansi input yang besar, (Zin >>) dan Impedansi Output yang kecil (Zout <<). Selain dari itu, kemampuan interval frekuensi dari komponen ini sangat lebar.
Penggunaan dari Op-amp meliputi: amplifier atau penguat biasa (non-Inverting Amplifier), Inverting Amplifier, komputer analog (operasi jumlah, kurang, integrasi, dan diferensiasi), dll. Jenis Op-amp yang popular dipakai adalah chip μA741 yang dibuat oleh pabrik semikonduktor Fairchild. (Wikipedia Indonesia)

Dalam prakteknya, pengunaan operational amplifier atau op amp sangat dibutuhkan dalam beberapa rangkaian. Dalam rangkaian elektronika, operational amplifier bisa berfungsi sebagai umpan balik, penguat, penjumlah, pengurang, pengali, penyangga, dst …. sesuai dengan aplikasi yang anda buat. Lebih singkatnya ada beberapa rangkaian dasar operational amplifier yang secara internasional menjadi dasar untuk pembuatan sebuah rangkaian elektronika. Untuk itu diperlukan pemikiran dan design yang lebih lanjut untuk menuangkannya ke dalam layout PCB untuk dijadikan sebuah rangkaian.

Saya menemui beberapa jenis ic operational amplifier yang biasanya digunakan, tetapi yang paling umum dan populer digunakan adalah op amp 741. Tetapi sebenarnya banyak jenis operational amplifier yang beredar di pasaran dengan jenis ic yang sama tetapi mengusung nama pabrik pembuatnya sendiri-sendiri. Kamu bisa cari tentang datasheet ic operational amplifier di alldatasheet atau ic2ic, ini juga untuk melengkapi tentang listing search engine tentang datasheet yang sudah saya posting waktu yang lalu. Klik aja banner di bawah untuk langsung ke search enginenya.

Sumber:http://elektronika-elektronika.blogspot.com

Baca Selengkapnya ..

VacumTube

Hobby yang satu ini tidaklah murah. Namun bagi para penggemarnya maka uang bukanlah merupakan masalah utama. Biaya yang diperlukan untuk membuat sebuah preamp atau amplifier dari vacuum tube berkisar 2 juta sampai 7 juta rupiah,bahkan bisa sampai puluhan juta rupiah,namun kepuasan bagi para penggemarnya akan terpuaskan dengan alunan suara merdu saat musik diperdengarkan dari amplifier ini. Memang komponen utama untuk membangun sebuah preamp atau amplifier dari vacuum tube adalah vacuum tube sendiri dan transformator output.


Modem Axix Yang keren

Meski terhitung "kalah start" dengan operator kawakan lainnya, provider seluler GSM Axis nyatanya tak gentar menghadapi persaingan layanan Internet mobile yang kini semakin ramai.

Sebagai langkah awal, Axis menawarkan produk yang disebut “Akses Axis” yang tidak lain merupakan paket modem USB 3G produksi Huawei, kartu GSM Axis, dan juga sebuah microSD 1GB dari V-Gen. Promosinya sendiri ditampilkan cukup menarik di mana paket tersebut sudah termasuk akses Internet gratis dengan batas data 60GB setahun penuh semenjak kartu SIM diaktifkan.

Tawaran Internet secara gratis yang merupakan bagian dari kampanye “GSM yang Baik” dari Axis bisa dikatakan tergolong berani dibandingkan kompetitor mereka. Namun jangan senang dulu dengan tawaran ini. Pasalnya, jatah akses gratis per bulan paket Akses Axis ini hanya berlaku untuk kuota 500MB/bulan. Jika akses data pengguna melebihi kuota ini, pengguna akan dikenai tarif Rp0,7/KB. Meskipun demikian, paket 3-in-1 ini agaknya bakal menarik minat pengguna notebook yang sering berpindah tempat namun kerap memerlukan akses Internet di mana saja, tentu saja asalkan ia masih berada dalam jangkauan jaringan Axis. Ada pun modem USB yang dipakai Axis dalam paket ini merupakan produk Huawei dengan tipe E160G dengan panjang 8,5cm yang bentuknya mirip flashdisk USB umumnya.

Sebelum bisa mengaktifkan layanan Internet 3G, kartu SIM Axis dari paket ini harus diregistrasikan terlebih dahulu via ponsel GSM. Pengguna juga harus menginstalasikan software yang disertakan untuk bisa menggunakan modem ini.

Namun demikian, sebenarnya proses registrasi ini bisa dilakukan via menu Axis di bagian tab USSD (Unstructured Supplementary Service Data). Namun tidak tersedia petunjuk untuk melakukan registrasi kartu SIM dengan cara ini. Untungnya, proses instalasi awal modem ke PC atau notebook tergolong sangat mudah karena driver dan aplikasi telah tertanam pada modem ini. Setelah terhubung ke jaringan Axis, lampu modem akan menunjukkan status koneksi, di mana warna hijau berarti terhubung ke jaringan GPRS/EDGE, warna biru ke jaringan WCDMA, dan warna cyan (biru kehijauan) untuk koneksi HSDPA.

Aslinya, Akses Axis menawarkan sambungan Internet hingga kecepatan 384Kbps. Namun pada kenyataannya hal ini amat bergantung pada kondisi sinyal 3G di daerah pemakaian. Sinyal ini juga akan berpindah secara otomatis baik dari WCDMA (3G) ke EDGE (2,75G) maupun sebaliknya, tergantung kuat lemahnya sinyal 3G di daerah tersebut. Sebagai contoh, koneksi
Internet di Palmerah yang sangat kencang jelas berbeda dengan koneksi di daerah Kramatjati.

***

Keceparan koneksi Internet yang kami dapat nyatanya memang sangat bervariatif, tergantung kondisi sinyal sehingga tidak dapat dijadikan patokan mutlak. Agar tangkapan sinyal lebih kuat bisa dipasangkan juga antena tambahan yang ditancapkan pada port yang tersedia. Namun intinya, paket Akses Axis memang sangat menarik untuk dimiliki karena selain akan mendapatkan produk modem 3G, Anda juga akan mendapatkan akses Internet gratis berkuota 60GB selama 1 tahun dan sebuah kartu microSD berkapasitas 1GB. Berkat slot microSD yang ada, modem ini juga berfungsi sebagai penyimpan data layaknya USB flashdisk biasa. (Deny Prasetyo)

Plus : Instalasi dan aplikasi mudah; termasuk microSD 1GB; paket Internet menarik.Minus: Biaya tambahan berdasarkan volume.Skor Penilaian-Kinerja : 4,25-Fasilitas : 4,25-Penggunaan : 4,5-Harga : 4Skor Total : 4,25
Spesifikasi Huawei E160G USB HSDPA Modem
Antarmuka
USB 2.0
Band
GPRS/EDGE 850, 900, 1800, 1900MHzUMTS/HSDPA 850, 1900, 2100MHz
HSDPA downlink/uplink
Max 3Mbps / 384Kbps
Sistem operasi
Windows 2000 SP4/XP/Vista &Mac 10.4 ke atas
Kelengkapan
Manual, kabel USB
Dimensi (plt)
8,5x3,25x1,5 cm
Bobot (gram)
50
Garansi
1 tahun
Situs Web
www.axisworld.com
Harga kisaran*
Rp 1.388.000
* Axis Center, (021) 5291-2838

Flashdisk 32GB kingston

Kapasitas USB flash disk semakin raksasa saja. Kalau bulan lalu kami menguji yang KingMax berkapasitas 16GB, kini giliran Kingston yang 32GB.

Sebenarnya Kingston punya yang 64GB, tetapi kami belum mendapatkannya. Fisik Kingston DataTraveler 150 ini tampak kokoh sekaligus cantik dengan balutan warna orange dan corak persegi enam. Sungguh memikat mata.

Dan tak cuma tampilannya yang memikat. USB flash disk ini ternyata lincah bekerja. Tengoklah hasil uji manual kami. Saat menulis, DataTraveler 150 berlari pada kecepatan 12,11MB/s. Kecepatan bacanya pun tinggi, 11,18MB/s. Jika dibandingkan flash disk yang kami uji sepanjang tahun 2008, Kingston DataTraveler 150 menjadi yang paling cepat saat menulis.

Tentu saja benchmark dengan HD Tach 3.0.1.0-nya – seperti biasa - lebih baik. Memang utilisasi CPU-nya terlihat tinggi, 26%. Begitu juga dengan akses randomnya yang 4,2ms. Namun kecepatan tulisnya sangat baik: 20,7MB/s. Demikian pula kecepatan bacanya yang tercatat di angka 20,7MB/s.


***

Kingston DataTraveler 150 berkapasitas bebas 30GB ini memang luarbiasa. Bukan hanya karena kapasitasnya yang super lega, tetapi juga karena kecepatan baca tulisnya yang gegas. Sayang flash disk yang bekerja di semua platfom (Windows, Linux, Mac OS) ini tidak mendukung Windows ReadyBoost. (Wiwiek Juwono)

Plus : Kapasitas super lega; kinerja cepat.
Minus: Tutup mudah hilang; tanpa software; tidak dukung ReadyBoost.

Skor Penilaian
Kinerja : 4,6
Fasilitas : 4
Harga : 4
Skor Total : 4,24


Spesifikasi Kingston DataTraveler 150 (DT150/32GB)
Tipe koneksi
USB 2.0
Tipe memori simpan
Flash
Kapasitas
32GB
Ketahanan
Tidak disebutkan
Dimensi (plt)
7,79x2,2x1,205 cm
Bobot
28 gram?
Kompatibilitas
Windows (XP SP1, SP2, 2000 SP4/Vista), Mac OS 10.3.x , Linux 2.6.x
Kelengkapan
- t t
Garansi
5 tahun
Situs Web
www.kingston.com/asia
Harga kisaran *
US$ 64
* Kingston Taiwan (886) 3-500-1715.


Baca Selengkapnya ..

Persaamaan LCD


Nokia 3300,6800
Nokia 7610,6670
Nokia 2300 = 1100
Nokia 6170 for 7270
Nokia N71,N73,N93
Nokia 6260 for 6630
Nokia 5200,6070,6080
Nokia 2610,5140i,6030
Nokia 9500,9300,9300i
Nokia 6270,6280,6288
Nokia 6630,6260,N91
Nokia 6680,N70,N72
Nokia 6101 = 6060, 6103
Nokia N93 for N71 and N73
Nokia lcd interne 6170,7270
Nokia 6680 for N70 and N72
Nokia 7610 = 6670, 6630, 3230
Nokia 5300,6233,6234,7370,E50
Nokia 3220 lcd for 9300 exterior lcd
Nokia 3220,7260,6020,6021, externe
Nokia lcd externe 6101,6102,6170,7270
Nokia 1600,2310,(6125,6136,N70(externe))
Nokia 6020, 3220 works on 9500 back screen
Nokia 2600,2650,2652,3200,5140,6220,7250i,
Nokia 3100,3120,6100,3200,5100,6610,6610i,7210
Nokia 6060,6101,6102,6103,6125,6136,6151,7360
Nokia 7210 for 6100, 7250, 3100, 2650, 2600, 5140, 3120, 6610, 5100, 3200

Baca Selengkapnya ..


Perlengkapan Service Handphone

”Hari gini tidak punya handphone ?”, itu adalah celoteh salah satu iklan yang masih saya ingat. Dalam era yang maju yang sudah berkembang pesat seperti sekarang ini, komunikasi sudah menjadi kebutuhan pokok bagi setiap orang, maka dari itu perangkat memiliki telepon genggam atau handphone sudah menjadi hal yang biasa, sehingga bisa dianggap sekarang ini hampir semua orang mempunyai handphone sebagai akses komunikasi. Dari jaman bahula, pertama keluarnya handphone sampai jaman atom nanti, fitur-fitur handphone akan terus bertambah dan berkembang.

Nah yang sekarang ini sudah ada smartphone (handphone pintar) yang biasa kita sebut dengan PDA, atau ada juga dari vendor nokia yang mengusung tipe Nokia N-series dengan slogan “computer becomes”.

Ditilik dari hal itu, dari semua peralatan elektronik, pasti ada suatu kesalahan atau kerusakan pada suatu saat oleh karena banyak faktor, oleh karena itu piranti elektronik memerlukan pemakaian sesuai dengan manual user dan apabila terjadi kerusakan, diperlukan perbaikan yang benar.

Oleh karena itu banyak sekali pelatihan-pelatihan secara cepat dalam beberapa minggu atau dalam beberapa hari yang mendidik untuk menjadi teknisi handphone. Biasanya dalam pelatihan-pelatihan tersebut juga menawarkan untuk perlengkapan sebagai teknisi handphone, karena tidaklah tidak mungkin kalau ilmu yang kita dapat setelah mendapat pelatihan handphone hanya kita simpan saja tanpa kita praktekan, apalagi lebih bagus kalau jasa pelatihan teknisi hadphone tersebut mengikutkan program magang atau konsultasi bagi alumni pelatihannya. Karena tujuan dari pelatihan sebagai teknisi handphone, supaya mereka yang mengikutinya bisa mempraktekan ilmu yang telah mereka dapat dan lebih bagus lagi kalau bisa membuka wiraswasta teknisi handphone, saya rasa peluangnya masih cukup besar dan menguntungkan asalkan kita dengan tekun dan jujur dalam membuka jasa teknisi handphone tersebut.

Tidak lepas dari itu saya juga masih belajar dalam memperbaiki handphone, sehingga blog ini juga tercipta dari hal-hal yang saya dapatkan saat mempelajari tentang perbaikan handphone. Oleh karena itu saya sangat mendukung adanya pelatihan ataupun sekolah sebagai teknisi handphone.

Ok, langsung saja, sebenarnya apa saja sih perlengkapan yang dibutuhkan untuk bisa menjadi teknisi handphone. Mungkin artikel ini bisa membantu anda.

Power Supply


Sebagai sumber daya saat bagian handphone diperbaiki, secara logika power supply dijadikan pengganti battery handphone anda.

Fitur yang sebaiknya ada:

· Voltage dapat dilihat dengan mudah melalui design Dual Digital Display.

· Dengan system Multi-Functional Telecom Power Supply.

· Dengan Highly Sensitive Electronic Protection untuk melindungi PCB dari kerusakan yang fatal.

· Dengan Continuous Adjustablility agar lebih voltage output lebih stabil.


Digital Multimeter


Sebagai alat ukur.

Sebaiknya anda menggunakan multimeter yang tampilannya sudah digital karena pengukuran komponen dan test pada suatu test poin sudah menunjukkan presisi angka yang mendetail.

BGA Multifunctional Repair Platform


Sebagai pencetak komponen-komponen IC,SMD,BGA secara lebih akurat. Penyolderan pada cetakan menggunakan pasta timah.

Fitur yang sebaiknya ada:

· Untuk solder dan pengetesan platform SMD, PCB

· Design dengan Anti Listrik Statik

· Design untuk Ground connection

· Modul posisi BGA secara magnetik

· Model referensi chip yang bervariasi

Welding Remover


Untuk mencopot atau menyolder IC dengan aliran udara panas dari heater yang dikeluarkan oleh blower.

Fitur yang sebaiknya ada:

· Bahan atau elemen material yang mendukung sehingga lebih awet.

· Air flow dan temperatur yang cocok proses soldering dan unsoldering SMD seperti : SOIC, CHIP, QFP, PLCC, IC, BGA, dll.

· Menggunakan design Anti-Static

· Air Flow Rate : 0,3 - 24 L/min

· Heat Element : 50 Watt Metal Heater

· Hot Air Temperature Range : 100°C - 480°C

High Precision Thermostat Soldering Station


Fungsi hampir sama dengan welding remover. Untuk mencopot atau menyolder IC dengan aliran udara panas dari heater yang dikeluarkan oleh blower.

Fitur yang sebaiknya ada:

· Dengan bahan elemen material "Anti-Hot Technology" & "Low Power" sehingga alat ini menjadi lebih tahan lama.

· Dengan cahaya lampu khusus yang tidak melelahkan mata Anda.

· Dengan "Variable and Adjustable Heat Control" yang berfungsi untuk mengontrol temperatur yang dapat di lock, agar panas selalu stabil.

· Heating Element : Ceramic Heater

· Temperature Range : 200 ~ 480 °C

· Temperature Stability : ± 1 °C (no load)

· Tip to Ground Resistance : di bawah 2Ω

· Tip to Ground Potential : di bawah 2mV

Intelligent Frequency Counter


Untuk mengontrol Frequency Counter termasuk Measure Frequency, Measure Period, Check Crystal, Calculation Function yang khusus didesign untuk perbaikan ponsel.

Fitur yang sebaiknya ada:

· Tampilan secara digital atau LCD

· Akurasi penghitungan yang bagus

· Dengan Microcomputer Control yang menggunakan Light Touch Keyboard dan Key Sound Function

· Termasuk Special Test Probe. Dapat menunjukkan Frequency Voltage Peak Value dan Power Value

Ultrasonic Cleaning Machine Sel

Fungsi untuk membersihkan PCB pada handphone lebih cepat dan aman. Cara ini lebih efektif daripada menggunakkan sikat pembersih, merendam dalam cairan pembersih, ataupun melalui penguapan. Dan hal tersebut cukup ampuh untuk membersihkan sampah kotor, ataupun cairan flux, menembus rangkaian pada circuit board dan SMD. Gelombang ultrasonic bergerak dengan solusi pembersihan, melakukan efek cavitasi (cavitation), dengan formasi cepat yang menghasilkan gelembung mikroskopik.

Fitur yang sebaiknya ada:

· Dengan LED digital display status.


· Dengan design somatology.

· Dengan Frekuensi Tinggi untuk pencucian lebih maximal.

Electronic Desktop Lamps dengan Amplifying Lens


Sebagai alat penerangan saat melakukan perbaikan atau test komponen yang biasanya dilengkapi dengan kaca pembesar/lup.

Fitur yang sebaiknya ada:

· Dengan Ring-Formed Electronic Power-Saving Shadowless Bulb, yang berfungsi menghilangkan pantulan lampu ke mata saat Anda bekerja

· Dengan Omni-Directions yang dapat diputar 360° sehingga memudahkan kita bekerja.

Full Skematik + Panduan Cara Repair/Service untuk Berbagai Tipe Handphone


Meliputi wiring diagram, tata letak komponen, panduan service, test poin index, dll.

Buku ini biasanya berukuran A5 dengan gambar dan tipe handphone, ada juga yang berbentuk CD.

Sebaiknya Anda mencari tipe-tipe handphone yang sedang trend atau yang kemungkinan lebih banyak dicari orang handphone secondnya.

Sparepart Handphone

Dalam perbaikan handphone kita juga memerlukan sparepart baik itu layar LCD, speaker, kabel, dll. Anda bisa mendapatkannya bebas di pasaran. Biasanya kalau Anda membeli dalam partai besar maka harga beli akan lebih murah ketimbang secara eceran.

Komputer dan media akses


Sebagai penyimpan data dan proses perbaikan software pada handphone yang rusak. Karena dalam perbaikan handphone, selain bagian hardware adapula bagian software yang rusak karena corrupt atau hang. Untuk itu diperlukan scanning,flasher,dll. Media untuk proses perbaikan software bisa menggunakan Grifin, Tornado, …..

Atau yang lain dengan kabel data, bluetooth atau infrared sebagai media akses.




Semoga bermanfaat, untuk yang pingin ngiklan silahkan isi commentnya aja ;p




Membuat Ringtone Dengan Suara Robot


Click For Official Transformer (Cool) ;p

Barusan kemarin saya menonton film Transformers ini di bioskop, wah top abis deh film ini. Saya rasa perfilman Indonesia pasti belum mampu membuat film dengan pandangan teknologi masa depan seperti ini. Setting waktu dan plot ceritanya sangat memukau, keren deh pokoknya, bagi kamu yang belum nonton, cepetan euy …

Mmm… melihat film ini, saya jadi ingat untuk membuat sesuatu tentang robot. Bukan project alatnya, tetapi suaranya … Buat ringtone gitu lho …

Saya rasa sangat keren kalau membuat ringtone baik itu untuk SMS maupun untuk telepon dengan nada seperti robot ataupun pesan dari autorobot, sepertinya handphone kita ini berbicara sendiri bak sekretaris saat menerima telepon maupun menerima pesan SMS. Tapi untuk itu kita perlu software yang mendukung untuk membuat nada dering seperti yang kita inginkan. Saya memakai A1 Speechtron dari caltroxsoft.com untuk membuat nada dering tersebut dengan format wav.

Tetapi sebenarnya A1 Speechtron ini bisa digunakan untuk banyak hal sesuai dengan kebutuhan Anda, misalnya untuk belajar bahasa Inggris, mixed suara lagu, add voice, belajar spelling dalam inggris, dll. Tetapi dalam hal ini saya memberi petunjuk tentang membuat nada dering dari A1 Speechtron ini.

  1. Download programnya dulu di bawah
  2. Kemudian download juga keygennya untuk serial number
  3. Install di komputer Anda
  4. Ketikkan suatu kalimat yang mengisyaratkan adanya suatu telepon atau pesan SMS untuk Anda. Misalnya, “Greeting Commander …. (nama Anda), a phone call for you” atau “Report captain (nama Anda), you have one message to read, over”. Dan banyak lagi kalimat lain yang ada, terserah Anda deh mau ngetik apa.
  5. Play kalimat yang Anda tulis tadi
  6. Edit atau tambah bila dirasa kurang cocok
  7. Pilih tokoh karakter suara yang cocok untuk menyuarakan kalimat tadi.
  8. Save di komputer dan masukkan pada folder suara ringtone di HP Anda.
  9. Mudah khan ….

Istilah-istilah dalam handphone

PA (Power amplifire) atau daya penguat pemancaran signal ( Transmite Strength ) yang terkait dengan pemancaraan sinyal saja (TX)

Duplexer atau yg sering kita sebut antenna switch gabungan antara TX dan RX yang memungkinkan kita melakukan panggilan dua arah secara bersamaan.
Terjadinya proses pengolahan sinyal masuk dan keluar.
PA dan Duplexer adalah rangkaian yang sering menyebabkan handphone mati (shut down ) ketika kita akan melakukan panggilan.

HAGAR : termasuk rangkaian penerima atau RX dan sedikit pemancaran /TX

COBBA : termasuk rangkaian yang sebagian besar pemancaran TX terkait disini kuat pancar audio yang dihasilkan, sehingga sering menyebabkan handphone kurang keras suaranya. Termasuk self test dari main processor (CPU), sehingga seing terjadinya contak service jika terjadi kerusakan.

Real Time Clock : sesuai namanya dimana process real time (ketepatan frequensi berjalan) kerusakan pada part ini akan menyebabkan ketepatan pembicaraan atau suara menjadi kurang tepat (beat atau temponya lambat) ketepatan power on dan power down menjadi terganggu , sehingga menyebabkan HANDPHONE lama dihidupkan atau dimatikan.

CCONT : adalah komponen dimana supply arus diproduksi untuk dialirkan ke masing-masing komponen. Kerusakan pada part ini akan menyebabkan HANDPHONE mati total.

FLASH IC : adalah komponen dimana tempat program data dihasilkan untuk memerintah cpu melakukan tugasnya, khususnya disini perintah penerimaan dan pemancaran sinyal. Kerusakan pada Ic ini akan menyebabkan contact service karena self test gagal.

Membuka Motorola C 200

Band : GSM 900/1800

Form Factor : 105 x 44.4 x 19.5

SW Feature Set : Zeus Base SW

Talk Time : 160 - 380 Min*

Standby Time : 100~170 Hrs*

98 x 64 Monochrome LCD

Li-Ion 700 mAh Battery

SA/MP : June ’03

Li-Ion 700 battery


Langkah-Langkah :



1

Buka cover baterry dan pindahkan baterrynya

2

Pindahkan SIM card dan pelindung antena dengan menekan pengait


3

Pindahkan Endo Assembly


4

Pindahkan bagian depan Endo Assembly

5

Pindahkan Vibrator motor

6

Pindahkan Tranceiver Board

7

Pindahkan Keypad

8

Pindahkan Earphone Speaker

9

Pindahkan Mikrophone

PCB TAMPAK ATAS

PCB TAMPAK BAWAH

Pengenalan komponen untuk service TV


Dalam memperbaiki / service TV kita harus benar benar mengetahui spesifaki dari komponen yang akan kita periksa, dalam posting kali ini akan dipaparka sedikit tentang beberapa komponen TV tersebut.

Secara umum komponen elektronika dibagi menjadi dua bagian yaitu: komponen aktif dan komponen pasif.

a) Komponen Pasif

Secara garis besar komponen pasif dibagi menjadi tiga macam yaitu: resistor (R). Inductor (L) dan kapasitor (C).

1) Resistor

Nilai resistansi dapat dilihat dengan membaca kode warna atau dengan alat Multitester.

resistor1 Pengenalan komponen untuk service TV

Gambar 60. Resistor

2) Induktor

Induktor adalah kumparan berupa lilitan kawat pada suatu inti. Jenis inductor yang menggunakan lilitan kawat email adalah sebagai berikut.

flyback1 Pengenalan komponen untuk service TV

Gambar 61. Trafo Flyback

trafo if Pengenalan komponen untuk service TV

Gambar 62. Trafo IF

trafo if1 Pengenalan komponen untuk service TV

Gambar 63. Line Filter

switching Pengenalan komponen untuk service TV

Gambar 64. Trafo Switching

yoke Pengenalan komponen untuk service TV

Gambar 65. Yoke

Kapasitor/Kondensator

Kondensator terdiri dari dua jenis, yaitu kondensator polar dan non polar.

103 1kv capacitor Pengenalan komponen untuk service TV cap Pengenalan komponen untuk service TV

Gambar 66. Macam-Macam Kondensator

b) Komponen Aktif

1) Dioda

diode Pengenalan komponen untuk service TV

Gambar 67. Dioda

Ada berbagai jenis dioda di pasaran, tetapi pada TV umumnya digunakan dioda penyearah (Rectifier) yang terbuat dari germanium dan silicon, LED (Light Emitting Diode) dan dioda zener

2) Transistor

Transistor terdiri dari dua jenis, yaitu PNP dan NPN. Masing-masing jenis tersebut mempunyai tiga kaki ,yaitu basis, kolektor dan emitor.

transistor crossreference Pengenalan komponen untuk service TV

Gambar 68. Transistor

3) Integrated Circuit (IC)

IC dibagi dua jenis, yaitu monolitik dan hibrida. IC yang rusak dapat dilihat atau dirasakan dari penampilan fisiknya misalnya: pecah, terlalu panas atau tidak mengantarkan panas (kalor).

touch Pengenalan komponen untuk service TV

Prinsip Kerja Televisi


Di bawah ini merupakan Artikel tentang Prinsip dasar dan cara kerja televisi yang saya peroleh dari bangku sekolah saya dulu, semoga bermanfaat.

1. DIAGRAM BLOK PENERIMA TV

Gambar 1. Diagram Blok Penerima TV Hitam Putih

diagram blok tv

Gambar 2. Diagram Blok Penerima TV Berwarna

diagram blok penerima Prinsip Kerja Televisi

Sebelum kita mempelajari prinsip kerja penerima TV, ada baiknya mengetahui sedikit tentang perjalanan objek gambar yang biasa kita lihat dilayar TV. Gambar yang kita lihat adalah hasil produksi dari sebuah kamera. Objek gambar yang ditangkap lensa kamera akan dipisahkan menjadi 3 warna primer yaitu merah (Red), hijau (Green) dan biru (Blue). Hasil tersebut akan dipancarkan oleh pemancar TV(Transmitter) berupa sinyal cromynance, sinyal luminance dan syncronisasi.

Selain gambar, pemancar televisi juga membawa sinyal suara yang ditransmisikan bersama sinyal gambar. Gambar dipancarkan dengan system amplitudo modulasi (AM), sedangkan suara dengan system frekuensi modulasi (FM). Kedua system ini digunakan untuk menghindari derau (noise) dan interferensi.

distribusi sinyal tv1 Prinsip Kerja Televisi

Gambar 3. Distribusi Objek Ke Televisi

2. SALURAN DAN STANDAR PEMANCAR TV

Kelompok frekuensi yang ditetapkan untuk transmisi sinyal disebut saluran (channel). Masing-masing mempunyai sebuah saluran 6 MHz dalam salah satu bidang frekuensi (band) yang dialokasikan untuk penyiaran TV komersial yaitu:

a) VHF bidang frekuensi rendah saluran 2 sampai 6 (54 - 88 MHz).

b) VHF bidang frekuensi tinggi saluran 7 sampai 13 (174 - 216 MHz).

c) UHF saluran 14 sampai 83 (470 - 890 MHz)

Ada 3 sistem pemancar TV yaitu sebagai berikut:

a) National Television System Committee (NTSC) digunakan USA

b) Phases Alternating Line (PAL) digunakan Inggris

c) Sequential Couleur a’Memorie (SECAM) digunakan Prancis

Sedangkan Indonesia sendiri menggunakan system PAL B. Hal yang membedakan system tersebut adalah format gambar, jarak frekuensi pembawa gambar dan pembawa suara.

3. PRINSIP KERJA PENERIMA TV

Model dan jenisnya blok rangkaian TV bermacam-macam, tergantung pada merek TV yang digunakan.

Secara garis besar blok tersebut memiliki fungsi-fungsi sebagai berikut:

a) Antena Televisi

Antena TV menangkap sinyal-sinyal RF dari pemancar televisi. Antena diklasifikasikan berdasarkan konstruksinya ada 3 yaitu:

1) Antena Yagi

2) Antena Perioda Logaritmis

3) Antena Lup

Klasifikasi lain berdasarkan jalur frekuensi gelombang yang diterima adalah:

1) Kanal VHF Rendah

2) Kanal VHF Tinggi

3) Kanal UHF

(a)Antena VHF Rendah

antena1 Prinsip Kerja Televisi

(b) Antena VHF Tinggi

antena2 Prinsip Kerja Televisi

(c) Antena UHF

antena3 Prinsip Kerja Televisi

Antena Perioda Logaritmis

antena4 Prinsip Kerja Televisi

Antena Lup (Loop)

antena5 Prinsip Kerja Televisi

b) Rangkaian Penala (Tuner)

Rangkaian ini terdiri dari penguat frekuensi tinggi (penguat HF), pencampur (Mixer) dan osilator local. Rangkaian penala berfungsi untuk menerima sinyal TV yang masuk dan mengubahnya menjadi sinyal frekuensi IF.

tuner Prinsip Kerja Televisi Gambar 8. Tuner

c) Rangkaian Penguat IF (Intermediate Frequency)

Rangkaian ini berfungsi sebagai penguat sinyal hingga 1000 kali. Sinyal ouput yang dihasilkan penala (Tuner) merupakan sinyal yang lemah dan sangat tergantung pada jarak pemancar, posisi penerima dan bentangan alam. Lingkaran merah menunjukkan rangkaian IF yang sebagian berada didalam tuner.

penguat if tuner Prinsip Kerja Televisi

Gambar 9. Penguat IF

d) Rangkaian Detektor Video

Berfungsi sebagai pendeteksi sinyal video komposit yang keluar dari penguat IF gambar. Selain itu juga berfungsi untuk meredam sinyal suara yang akan mengakibatkan buruknya kualitas gambar

e) Rangkaian Penguat Video

Rangkaian ini berfungsi sebagai penguat sinyal luminan yangberasal dari detector video sehingga dapat menjalankan tabung gambar atau CRT (Catode Ray Tube)

f) Rangkaian AGC (Automatic Gain Control)

Rangkaian AGC berfungsi menstabilkan sendiri input sinyal televisi yang berubah-ubah sehingga output yang dihasilkan menjadi konstan. Lingkaran merah menunjukkan komponen AGC yang berada didalam sebagian IC dan sebagian tuner

agc chasis Prinsip Kerja Televisi

Gambar 10. Rangkaian AGC

g) Rangkaian Penstabil Penerima Gelombang TV.

Rangkaian penstabil penerima gelombang TV diantaranya adalah AGC dan AFT. Automatic Fine Tuning berfungsi mengatur frekuensi pembawa gambar dari penguat IF secara otomatis

h) Rangkaian Defleksi Sinkronisasi

Rangkaian ini terdiri dari empat blok yaitu: rangkaian sinkronisasi, rangkaian defleksi vertical, rangkaian defleksi horizontal dan rangkaian pembangkit tegangan tinggi.

r defleksi vertikal Prinsip Kerja Televisi

Gambar 11. Rangkaian Defleksi Vertical

def hor Prinsip Kerja Televisi

Gambar 12. Rangkaian Defleksi Horizontal

i) Rangkaian Suara

Suara yang kita dengar adalah hasil kerja dari rangkaian ini, sinyal pembawa IF suara akan dideteksi oleh modulator frekuensi (FM). Sebelumnya, sinyal ini dipisahkan dari sinyal pembawa gambar

j) Rangkaian Catu Daya (Power Supply)

catu daya Prinsip Kerja Televisi

Gambar 14.Rangkaian Catu Daya

Berfungsi untuk mengubah arus AC menjadi DC yang selanjutnya didistribusikan ke seluruh rangkaian.

Pada gambar, rangkaian catu daya dibatasi oleh garis putih dan kotak merah. Daerah di dalam garis putih adalah rangkaian input yang merupakan daerah tegangan tinggi (Live Area). Sementara itu, daerah dalam kotak merah adalah output catu daya yang selanjutnya mendistribusikan tegangan DC ke seluruh rangkaian TV

k) Penguat Krominan

Penguat ini menguatkan frekuensi 4,43 MHz untuk sinyal krominan yang termodulasi dalam sinyal V (sinyal R-Y) dan sinyal U (sinyal B-Y). Lebar jalur penguat 2 MHz

l) Sinkronisasi Warna

Didalam rangkaian sincronisasi warna, sinyal burst sinkronisasi warna dikeluarkan dari sinyal video warna komposit

m) Automatic Color Control (ACC)

Jika amplitudo sinyal ledakan naik, maka ACC mengeluarkan suatu tegangan kemudi yang memperkecil penguatan didalam bagian warna

n) Color Killer (Pemati Warna)

Rangkaian ini berguna untuk menindas penguat warna, apabila sedang tak ada sinyal krominan masuk. Ini terjadi pada waktu penerimaan sinyal hitam-putih

o) Rangkaian Switching Fasa 180 (Pembelah Warna)

Dari penguat krominan, sinyal diumpankan ke colour. Splitter (pembelah warna). Pembelah warna ini memisahkan sinyal yang termodulasi dengan sinyal V dari sinyal yang termodulasi dengan sinyal U. Pembelah warna terdiri dari saklar PAL dan beberapa resistor. Pada akhir setiap garis, selama ditariknya garis PAL maka sinyal V diputar 180 . Sinyal U tidak mengalami putaran fasa

p) Demodulasi Warna

Dengan mempergunakan demodulator warna, maka sinyal-sinyal perbedaan warna di demodulasikan dari sinyal U dan V. Karena pada pemancar, sinyal-sinyal itu dimodulasikan dengan system pembawa suppressed/dihilangkan dan hanya kedua sub pembawa jalur samping (side band sub carier) yang ada. Agar dapat mendemodulasikannya menjadi sinyal pembawa warna yang asli kembali, maka diperlukan sub pembawa 4,43 MHz dengan fasa dan frekuensi yang tepat sama seperti pada pemancar

b. Rangkuman

1. Catu Daya memberikan tegangannya keseluruh bagian penguat

2. Tuner menerima sinyal dari antenna dan memperkuat serta mengubah frekuensi yang diterima menjadi sinyal IF (33,4 MHz dan 38,9 MHz). Sinyal sub pembawa masih dibawa oleh sinyal IF Video

3. Penguat IF dan detector berturut-turut memperkuat sinyal IF dan mendeteksi sinyal videonya. Sinyal IF suara dihasilkan pula pada detector ini setelah sinyal IF 33,4 MHz dan 38,9 MHz dicampur pada detector video

4. Sinyal IF suara diperkuat oleh penguat IF suara dan dideteksi oleh detector FM

5. Penguat audio memperkuat sinyal audio dari hasil detector FM. Kemudian sinyal audio diubah menjadi suara oleh loudspeaker

6. Rangkaian AGC mengatur penguatan penguat RF dan IF vidio, agar output sinyal vidio tetap amplitudonya

7. Sinyal vidio hasil deteksi diperkuat dan dimasukan ke katoda CRT

8. Sebahagian sinyal video dipisahkan pulsa sinkronisasinya

9. Pulsa sinkronisasi horisoltal diberikan ke osilator horizontal melalui AFC

10. Pulsa sinkronisasi vertical memicu osilator vertical agar sinkron

11. Sinyal pembelok vertical dan horizontal masuk ke kumparan defleksi dan juga kumparan konvergensi

12. Sinyal sub pembawa melalui penguat band pass diambilkan dari penguat video

13. Setelah proses demodulasi kroma oleh rangkaian kroma di peroleh sinyal (B – Y) dan (R –Y)

14. Dalam rangkaian matrik dihasilkan sinyal (G – Y) dari sinyal B – Y ) dan (R – Y)

15. Sinyal Y pada katoda CRT dan sinyal (R – Y) , (G – Y) dan (B - Y) menghasilkan pengaruh berkas electron antara katoda dan grid sesuai dengan sinyal R,G dan B


Permasalahan Power mati pada TV SAMSUNG


Posting kali ini akan menjelaskan tentang pengalaman perbaikan pada Televisi Samsung model 14 inch untuk semua tipe chasis KS1A, untuk tipe chasis sendiri anda bisa lihat di bagian bawah PCB chasis biasanya di dekat Trafo FBT. Kebetulan untuk TV yang kemarin saya perbaiki adalah model 21 inch.

Gejala pada TV Samsung ini sendiri adalah power off, komponen yang sudah dicoba diganti adalah Tr Power 6810A yang setelah diganti baru ternyata short lagi, kemudian Deflection yoke juga diganti dengan yang baru namun ternyata masih menunjukkan kerusakan yang sama.

Anehnya pada saat TV dinyalakan tetapi dengan kondisi deflection yoke dicabut transistor power tidak putus / short lagi, setelah dicek ternyata kerusakan bukan pada bagian TR power atau deflection yoke melainkan pada capasitor horizontal 680pF 1K2V yang hambatannya sudah berubah walaupun tidak short.

Untuk lebih jelasnya silahkan lihat gambar, bagian yang ditandai menunjukkan komponen yang saya maksud.

TV samsung mati total

Tentu saja penyebab lain untuk kerusakan sejenis masih banyak, tetapi supaya anda tidak kehabisan stok TR power untuk kerusakan seperti ini saya sarankan anda juga membaca postingan saya yang terdahulu tentang Trik Mencegah Transistor Power Short. Ok sekian postingan kali ini semoga bermanfaat.


Kerusakan Gambar pada Polytron


Posting kali ini sekedar ingin berbagi pengalaman service TV pada merk Polytron, kerusakan TV adalah gambar menyempit horizontal. Gambar yag muncul pada tabung kurang lebih hana tiga perempat nya saja selebihnya hitam alias tidak ada gambar :senam

Seperti biasa metode saya dalam memperbaiki TV pertama tama adalah cek visual pada keseluruhan chasis dan komponen pada Chasis, ternyata tidak ada komponen yang terbakar.

Saya cek ke bagian solderan Chasis,,ups,,,kelihatannya banyak solderan yang sudah retak, saya pun menyolder ulang semua titik solderan sekalian. Kadang dengan cara ini kita bisa lebih yakin supaya tidak ada yang terlewat.

Setelah selesai menyolder hampir semua titik saya pun mencoba menyalakan TV,,,hmmmm ternyata kerusakan masih persis sama :bodoh :bodoh . Apanya saya pikir,,,,,lanjut kebagian Horizontal saya ukur tegangan pada masing masing pin flyback,,,ternyata normal.

Tegangan B+ normal sekitar 130VDC, saking penasaran nya saya langsung saja ganti flyback,,,hhhhh,,,,ternyata masih sama. Penggantian juga dilakukan pada beberapa komponen di sekitar flyback dan transformator switching tetapi hasilnya nihil….fiuuhhh,,,, :sial2

Pengecekan berlanjut ke bagian power supply, semua ELCO pada blok supply saya ganti, STR dan kapasitor 2 kecil pun ikut diganti, saya coba kembali nyalakan TV , kerusakan masih sama heuheuheu…tenang tenang,,,,biar ga stress sambil dengerin music hehehe :music

Ok semua komponen aktif yang dicurigai di blok horizontal dan supply sudah coba diganti,,,kecuali satu yaitu opto copler, walaupun jarang mengalami kerusakan saya pikir tidak ada salahnya mencoba ,,,,ternyata setelah TV dinyalakan gambar yang muncul normal alias full heuheuheu… :yes

opto coupler1 Kerusakan Gambar pada Polytron

Saya tidak habis pikir ternyata biang keladinya adalah si sensor tegangan 4 kaki ini nih,,,yup itu dia serunya service TV , terkadang apa yang menjadi penyebab kerusakan adalah yang benar benar diluar dugaan.

Oya bagi anda yang tidak tahu atau masih awam, Opto coupler ini adalah komponen pada blok power supply yang biasanya terdapat di dekat transformator switching power supply.

optocoupler di rangkaian1 Kerusakan Gambar pada Polytron

Sedangkan fungsinya sendiri adalah untuk menyetabilkan tegangan pada output Transformator saya juga memberikan gambarnya supaya bisa lebih jelas…

Tips Mengisi IC MEMORY EEPROM Tanpa Programmer


IC MEMORY , mungkin itulah yang akrab di telinga kita ,mari kita bahas sejenak fungsi dari IC EEPROM ini

images Tips Mengisi IC MEMORY EEPROM Tanpa Programmer

Contoh IC EEEPROM

Berdasarkan kapasitas nya memory ini biasanya ditulis dengan nomor 24CXX nah untuk XX adalah kapasitas nya dalam Kbit .Contoh 24C08 berarti kapasitasnya 8 Kilobit ,Di toko banyak yang jual dengan nomor 24C01,24C02,24C04,24C08,24C16,24c32 NAH yang di jual di toko ini adalah data nya masih kosong.

images1 Tips Mengisi IC MEMORY EEPROM Tanpa ProgrammerGambar programmer EEPROM

Memory pada pesawat televisi berfungsi untuk menyimpan data setting atau konfigurasi

  • System suara ,sistem warna,nicam/stereo/mono,AV/DVD/SVHS/, subwoofer atau pun berfungsi untuk pilihan hardware misalny IC stereo prosesing ,IC av Switch ,IC tone contreol ,dll
  • Lalu berfungsi juga menyimpan data Factory misalnya : white balance,sub contras,vertikal size,horizontal wide,pengaturan EW dll.
  • Data (user adjustment ) atau pengaturan oleh pengguna misalnya volume ,bright,contras ,warna, bass,treble,program chanel misal chanel 1 diisi rcti dengn frekwensi 600mhz dll.




Component documentation
IC number Manufacturer Documentation
AT24C08 Atmel Web page, Datasheet (PDF)
Component versions
IC number Package CBM part number CBM part description
AT24C08 8-pin SOIC 391635-03 IC, EEPROM, 24C08,
Positions
Device Position Package
CD³² U9 SOIC
Pinout
Pin Type Name Signal name
CD³²
1..2 N/C NC GND
3 Input A2 GND
4 Power GND GND
5 I/O SDA Connected to pin 99 of Akiko
6 Input SCL Connected to pin 100 of Akiko
7 Input WP GND
8 Power VCC VCC

Bagaimana Cara kerja IC MEMORY ?

Pada saat kita menghidupkan pesawat televisi ,maka IC program akan mengcopy (membaca) isi yang ada di IC memory misalnya vertikal berapa volumenya berapa ,chanelnya berapa dan seterusnya.Hal sebaliknya akan dilakukan pada saat tv nya dimatikan Dimana data yng sudah berubah(DIRUBAH OLEH PENGGUNA) akan disimpan kedalam IC MEMORY .(writing)

Problem yang sering terjadi adalah pada saat proses writing kemudian tiba tiba listriknya mati ,maka hal ini dapat menyebabkan kan isi data dari IC memory ini rusak (data coruruption) wah ternyata bukan pejabat saja yang bisa korupsi ic memory juga bisa korupsi hee heee heeeeee……………………………………….

Apakah akibatnya kalau IC si memory melakukan korupsi ,tentunya pemerintahan akan kacau balau ,terjadi pemogokan dimana mana IC Stereo mogok ,Tuner juga ikut mogok ,dan para pejabat lain ikut mogok dan pemrintahan akan menyatakan darurat dengan menyalakan lampu led dan akan menyatakan kalau negara dalam keadaan error . Sorry bercanda soalnya baca nya serius banget sih ! hehe…..

Pada tv sharp kalau kerusakan di ic memori biasanya ditandai dengan TV nyala sebentar terus mati dengan lampu led blinking atau kedip.jumlah kedipan nya itu biasa nya menunjukan part yng tdk bekerja atau salah setting .

Coba anda bayangkan ketika pada saat melakukan setting tiba tiba kita lupa tdk mencatat nilai awal setting sebelum kita melakukan perubahan ,sehingga tv nya menjadi kacau.

TIPS berikut ini adalah bagaimana caranya menyeting ic memory agar kembali ke default ,atau ke posisi standard (standard setting ).

  • SPAREPARTS YANG HARUS DISIAPKAN ADALAH IC MEMORY YANG KOSONG ATAU YANG BARU BELI DITOKO !Kalau yang udah ada isi nya kadang tdk berhasil

Saya disini akan memberikan tips sederhana terutama untuk tv SHARP

  • Untuk TV sharp adalah dengan memasang IC MEMORY yang kosong pada chasis tv ,
  • Lalu jangan dulu menghidupkan tv nya .
  • Langkah selanjutnya adalah menshort kan jumper untuk service mode sebaiknya di solder saja kedua jumper nya ,untuk tv sharp seri wonder atau universe jumper nya ada dilokasi J122 dan J124
  • Nah baru setelah itu TV nya dihidupkan untuk pertama kali dengan IC memory yang baru(kosong)tunggu sebentar akan terjadi proses Writing .Hasilnya wooow seting default (seting standard nya) sudah terisi ,lalu kita tinggal melakukan adjustment untuk vertikal saja .
  • Setelah semua OK janga lupa solderan jumper nya di buka maning .
  • Bagai mana, anda mengerti

Untuk polytron Untuk mengembalikan ke posisi default mode adalah dengan cara seperti biasa masuk ke service mode Polytron

  • Standby dulu
  • Tekan dan tahan tombol menu yang ada di remote
  • Dan untuk mengembalikan ke setting default adalah 3101

Untuk merk SAMSUNG adalah dengan cara :

  • Standby dulu
  • Tekan dan tahan tombol menu yang ada di remote dengan kode ini
  • Akan mucul dilayar settingan Factory mode
  • Untuk mengembalikan ke setting default adalah dengan memilih opsi paling bawah yaitu RESET, ingat semua data akan tereset kembali seperti TV baru.
  • Selamat mencoba

Tips dan trik ini hanya berlaku untuk model tertentu yaitu SHARP wonder, Universe sedangkan untuk SAMSUNG hampir semua tipe bisa, telah dicoba di TV model 20W200,20U200,29UF200.Oya kerusakan lain yang mungkin disebabkan adjustmen service mode ini resiko ditanggung sendiri yah hehehe.


Analisa CRT Rusak


Mungkin rekan rekan teknisi pernah menemukan kerusakan TV seperti tidak ada gambar tetapi suara normal, Orang awam yang tidak mengerti seluk beluk tentang TV mungkin akan menebak nebak ” wah rusak tabungnya tuh “.

Pertanyaan yang timbul kemudian, benarkah TV mereka itu rusak tabungnya. Jawabnya bisa ya bisa tidak.

crt1 Analisa CRT Rusak

Kadang kita melihat layar kita tidak utuh (tertekan/atau melipat) sehinga ada bagian hitam di bagian atas maupun bawah,kadang kalo kerusakannya parah bisa hanya ada garis horizontal melintang di layar TV kita.

Orang yang tidak tau ada yang mendiagnosa tv kita rusak tabungnya. Ini pendapat yang salah.TV kita bukan rusak tabungnya tapi rusak di bagian sinkronisasi vertikal.

Kemudian ada juga layar yang tertekannya dibagian samping kiri atau kanan. Ini juga bukan karena kerusakan tabung. Untuk kerusakan ini ada beberapa kemungkinan yang rusak: bisa di bagian horizontal,transformer Fly back,catu daya,atau barangkali hanya tegangan listrik di rumah anda saja yang terlalu ngedrop.

Kerusakan seperti ini memang kebanyakan ditemui pada tegangan B+ yang tidak normal.Saya sendiri juga sewaktu dulu masih aktif service service TV pernah menemui kerusakan seperti ini, klo tidak salah dulu penyebabnya adalah Opto Coupler.

Kemudian layar berbentuk trapesium atau tertekan kiri,kanan,atas dan bawah. Biasanya untuk kerusakan ini sering terjadi karena kumparan defleksi short/korslet karena mengelupas lapisan emailnya.

kerusakan ini bila dibiarkan akan menjalar ke bagian horizontal dan bagian lain atau lebih parah lagi akan menjadikan tv kita mati total.

Kerusakan berikutnya adalah warna tv terlihat dominan warna tertentu atau ada warna yang tidak lazim atau hilangnya warna tertentu.

Untuk kerusakan ini bisa jadi tabung televisi memang benar benar rusak, namun ada baiknya kita mendiagnosa sendiri kerusakan secara sederhana bila kita mengerti sedikit ilmu elektronika.

Untuk kerusakan warna ini,hal yang perlu dilakukan adalah mencermati warna apa yang dominan atau warna apa yang hilang.

(merah,hijau,biru) karena secara teknis warna tv adalah penggabungan dari tiga unsur warna tersebut.

Apa rekan juga pernah menemukan kerusakan TV yang berkaitan dengan CRT…..!!!!!

crt0 Analisa CRT Rusak

Pertanyaannya mungkin bagaimana mencari kerusakan atau memperbaiki kerusakan ini?

Berikut akan saya coba tuliskan sedikit trouble shooting tentang kerusakan jenis ini secara sederhana :

Setelah casing kita buka, dibagian belakang dari tabung ada PCB yang kecil dan menempel pada tabung bagian belakang. Itu adalah PCB dari penguat warna. biasanya kerusakan sering terjadi disana.

Langkah pertama yang dapat dilakukan adalah bersihkan permukaan PCB deengan thiner,kemudian lakukan penguatan solderan disana dengan cara menyolder ulang kaki-kaki komponen yang ada disana.keretakan solderan yang tidak terlihat secara jelas oleh mata bisa mengakibatkan kerusakan warna tadi. dan terkadang dengan langkah itu kerusakan sdh bisa teratasi. Nb: untuk TV merk National/Panasonic biasanya dengan langkah ini belum bisa sembuh kerusakannya walaupun kerusakan awalnya memang lepasnya solderan. langkah yang harus diambil adalah mengganti transistor penguat warna yang ada di PCB (merah,hijau,biru) tiga-tiganya sekaligus.

Sedangkan untuk di merk Samsung yang paling sering rusak dan paling sering saya temui di bagian ini adalah IC Amplifier 6107 / 6108 / 6109 IC ini berbentuk IC sisir.

Bila setelah di solder ulang tapi warna tetap belum normal,kini giliran kita melakukan pengecekan benarkah tabung TV kita memang rusak atau memang ada kerusakan lainya. Caranya cukup sederhana.

Ambil kabel multi meter kita, bisa yang hitam atau yang merah.kemudian tancapkan salah satu ujungnya di bagian ground dari TV kita (casing), kemudian hidupkan TV,selanjutnya salah satu ujung dari kabel tadi kita colokkan ke kaki katoda tabung yang ada di PCB kecil tadi.

Ada 3 katoda disitu, merah, hijau, dan biru. Biasanya di PCB tertulis KR untuk katoda merah(red), KB untuk katoda biru(blue) dan KG untuk katoda hijau(green). Perhatikan perubahan layar saat kita lakukan langkah ini. Warna layar akan dominan warna merah ketika kita colokkan kabel tadi di katoda merah, begitu pula untuk warna lainnya.

Apabila warna di layar tidak berubah pada saat kita colokkan kabel ke katoda,perlu dicurigai kerusakan tabung(layar) dari tv kita. Meski bisa saja terjadi soket dari pin CRT kendor.

Bila diagnosa kita menyatakan tabung TV kita tidak rusak, kita dapat melakukan perbaikan kecil-kecilan dengan mengganti komponen aktif / pasif yang ada di PCB kecil tadi. Biasanya komponen aktif seperti IC atau transistor yang sering rusak. Bila kita masih ragu untuk kerusakan pastinya saya sarankan rekan rekan jangan dulu gegabah memvonis dan mengganti CRT, pasalnya penggantian CRT terkadang tidak selalu berjalan mulus apalagi CRT ini sendiri merupakan komponen yang paling mahal.

Lebih baik rekan berkonsultasi dahulu dengan teknisi yang lebih berpengalaman atau baca baca artikel lain yang mungkin bisa membantu seperti di postingan saya dahulu di Tips mengukur ukur CRT.

Yang penulis rasakan setelah dulu pernah mengganti CRT adalah sulitnya mengatur adjustmen warna.Settingan yang wajib dilakukan adalah deflection yoke,magnet puritas dan lain lain.Untuk Penyettingan CRT ini akan jauh lebih mudah jika rekan rekan memiliki kode service remote TV tersebut.

Demikian artikel kali ini semoga bermanfaat, mohon maaf bila ada analisa atau keterangan yang salah maklum sudah hampir 2 tahun berhenti jadi teknisi service hehehe.


Flyback Transformer Data Pin

flyback Flyback Transformer Data Pin

154-064P
154-177B
FCK-14B047
C _ 180v _ B+ _ Gnd _ 16v _ 24v _ 40v _ Abl _ Heater _ Afc

F 0101KM-SA
F 0141 PE-M
C _ B+ _ Gnd _ 24v _ 16v _ Afc _ 180v _ Gnd _ Heater _ Abl

K 148 TC
C - 180v _ B+ - Gnd _ Afc _ 16v _ Abl _ Heater _ Nc _ Nc

FCG 2045 BL
Afc - 16,5v _ Heater _ Boost-up _ B+83v _ Gnd _ Nc _ C _ Abl _ 175v _ 24v

FSA 16012M
DCF 2077A
DCF 1577
FSA 16012M
C - B+ - Afc _ Boost-up _ 16,5 _ Abl _ 25v _ Gnd _ 185v _Heater

JF 0501-1206
C _ B+ _ 180v _ 16v _ 25v _ Heater _ Gnd _ Abl _ Afc _ Nc

JF0601-19577 (polytron)
C_B+_gnd_200v_nc_Ht_nc_abl_+12_-12

FCK 14A006
FCM 2015HE
FCM 14A032
C _ B+ _ Abl _ 24v _ Heater _ 16v _ 180v _ Gnd _ Nc _ Abl

FCM-20B061N (polytron)
c_B+_gnd_185_nc_Ht_Nc_abl_+12_-12

FUY-20C009 (akari)
C_180_B+_gnd_nc_24_nc_abl_Ht_afc

BSC 65A
C _ B+ _ 190v _ Gnd _ Nc _ Nc _ 14,5v _ Abl _ Heater _ Afc

154 - 132A
154 - 132C
C _ 40v _ 16,5 _ Heater _ Gnd _ B+ _ 180v _ Gnd _ Abl _40v

FCK 1411 L 01
FCM 14A025
C _ Boost-up _ Abl _ B+ _ Gnd _ 180v _ 24V _ Heater _ Afc _ 16,5v

154 189H
154 277C
FCM 20B027
C _ B+ _ 180v _ 16v _ 24v _ Heater _ Gnd _ Abl _ Afc _ Nc

MC - FBC-015
LCE CF0854
C _ B+ _ Gnd _ Afc _ 185 _ Heater _ 25 _ 15 _ Gnd _ Abl

FSV - 20A001
FCK - 14A033
FSV - 14A001
C _ B+125v _ Abl _ Nc _ Gnd _ 185 _ 46 _ Heater _ Nc _ 16,5

FTK-14A004P (samsung)
C_B+125v_ABL_ Nc_ Gnd_ 180v_24v_Ht_afc_16,5

8-598-858–00
8-598-811
C _ B+135v _ 200v _ Heater _ Gnd _ -16,5(vertkl) _ Gnd(vertkl) _ +16,5(vertkl) _ Nc _ Abl

TFB 4125 DY (thosiba)
TFB 4125 HY
C _ B+ _ 180 _ Gnd _ Nc _ 26v _ 12v _ Abl _ Heater _ Afc

BSC 22-01-06
BSC 25-48
BSC 25-4803
BSC 24-01N362
C _ B+ _ Nc _ afc _ gnd _ Heater _abl _ nc

BSC 24-01N4014K
BSC 25-T1010A
BSC 25-09N21A
BSC 25-05N2110A
BSC 25-09N20E
Tep _ C _ Tep _ B+ _ Tep _ Tep _ gnd _ Heater _ abl _ 180v

DCF 2217J
C _ B+ _ afc _ boost-up _ 16,5 _ 24 _ abl _ gnd _ 200v _ heater

Belajar Sendiri Reparasi HP (Siyal Hilang)

. 29 Maret 2009

Ini adalah tulisan yang saya kutip dari http://www.soantara.com/2008/07/sinyal-hilang.html, bagi temen- temen klo mau cari artikel lainnya tentang masalah HP silahkan kunjungi website tersebut, terima kasih buat www.soantara.com.

Masalah sinyal yang tidak stabil terkadang bisa memusingkan kita tatkala sedang membutuhkan fungsi ponsel untuk melakukan panggilan yang terhitung penting. Masalah sinyal sebenarnya disebabkan oleh 2 hal yakni, kualitas sinyal dari BTS operator yang lemah dan kondisi ponsel itu sendiri yang memang memiliki masalah di dalamnya. Jika pancaran sinyal BTS memang tidak memiliki masalah sama sekali maka bisa dipastikan, masalah yang terjadi disebabkan oleh ponsel.

Ponsel yang bermasalah dengan sinyal juga memiliki 2 kemungkinan. Masalah yang bersalah dari software atau hardware. Langkah pertama yang harus dilakukan adalah melakukan perbaikan software dengan tuning signal. Jika setelah melakukan tuning signal masih saja meiliki masalah, maka langkah terakhir adalah melakukan pergantian pada komponen switch antena, IC RF, PA, Audio dan masih banyak lagi yang berhubungan dengan lemahnya sinyal ponsel.

Switch antena yang lemah, bukan berarti harus dilakukan pergantian. Jika memang dana yang dimiliki sangat terbatas, maka kita bisa melakukan jumper switch antena tanpa harus mengganti IC PA.

Peralatan yang harus dipersiapkan terlebih dahulu adalah :

  1. Solder berikut timah 0,3 mm
  2. Cairan Flux
  3. Kabel jumper 0,3 mm

Langkah-langkah yang harus dilakukan :

  1. Lepaskan casing ponsel sampai tinggal PCB/Board Ponsel
  2. Siapkan kabel jumper untuk disambung pada titik yang sesuai pada gambar, tepatnya di IC PA
  3. Pada gambar diatas, kami melakukan jumper pada ponsel 33XX
  4. Setelah melakukan jumper, satukan kembali bagian-bagian ponsel seperti semula.
  5. Ponsel sudah bisa digunakan dengan tangkapan sinyal yang lebih baik.

Trick jumper switch antena ini akan berpengaruh pada kemampuan ponsel dual band menjadi satu band saja, yakni 900 MHz. Trick ini sangat berguna untuk menyiasati keterbatasan dana. Jika memang tidak ingin kehilangan kemampuan ponsel dual band menjadi satu band saja, maka alternatifnya adalah melakukan pergantian IC PA dengan yang baru.

DIAGRAM JUMPER ANTENA

MMI berupaya memberikan informasi secara lengkap dan akurat, namun MMI tidak bertanggung jawab atas segala kesalahan/kerusakan yang terjadi dalam penggunaan informasi yang kami berikan.





















Noki GAGE QD

Nokia 90

Nokia 6070


1. SEJARAH SINGKAT Ayam ras pedaging disebut juga broiler, yang merupakan jenis ras unggulan hasil persilangan dari bangsa-bangsa ayam yang memiliki daya produktivitas tinggi, terutama dalam memproduksi daging ayam. Sebenarnya ayam broiler ini baru populer di Indonesia sejak tahun 1980-an dimana pemegang kekuasaan mencanangkan panggalakan konsumsi daging ruminansia yang pada saat itu semakin sulit keberadaannya. Hingga kini ayam broiler telah dikenal masyarakat Indonesia dengan berbagai kelebihannya. Hanya 5-6 minggu sudah bisa dipanen. Dengan waktu pemeliharaan yang relatif singkat dan menguntungkan, maka banyak peternak baru serta peternak musiman yang bermunculan diberbagai wilayah Indonesia.

2. SENTRA PETERNAKAN Ayam telah dikembangkan sangat pesat disetiap negara. Di Indonesia usaha ternak ayam pedaging juga sudah dijumpai hampir disetiap propinsi

3. J E N I S Dengan berbagai macam strain ayam ras pedaging yang telah beredar dipasaran, peternak tidak perlu risau dalam menentukan pilihannya. Sebab
semua jenis strain yang telah beredar memiliki daya produktifitas relatif sama.
Artinya seandainya terdapat perbedaan, perbedaannya tidak menyolok atau sangat kecil sekali. Dalam menentukan pilihan strain apa yang akan dipelihara, peternak dapat meminta daftar produktifitas atau prestasi bibit yang dijual di Poultry Shoup. Adapun jenis strain ayam ras pedaging yang banyak beredar di pasaran adalah: Super 77, Tegel 70, ISA, Kim cross, Lohman 202, Hyline, Vdett, Missouri, Hubbard, Shaver Starbro, Pilch, Yabro, Goto, Arbor arcres, Tatum, Indian river, Hybro, Cornish, Brahma, Langshans, Hypeco-Broiler, Ross, Marshall”m”, Euribrid, A.A 70, H&N, Sussex, Bromo, CP 707.

4. MANFAAT Manfaat beternak ayam ras pedaging antara lain, meliputi:

1)

penyediaan kebutuhan protein hewani

2)

pengisi waktu luang dimasa pensiun

3)

pendidikan dan latihan (diklat) keterampilan dikalangan remaja

4)

tabungan di hari tua

5)

mencukupi kebutuhan keluarga (profit motif)

5. PERSYARATAN LOKASI

1)

Lokasi yang cukup jauh dari keramaian/perumahan penduduk.

2)

Lokasi mudah terjangkau dari pusat-pusat pemasaran.

3)

Lokasi terpilih bersifat menetap, artinya tidak mudah terganggu oleh keperluan-keperluan lain selain untuk usaha peternakan.

6. PEDOMAN TEKNIS BUDIDAYA Sebelum usaha beternak dimulai, seorang peternak wajib memahami 3 (tiga) unsur produksi yaitu: manajemen (pengelolaan usaha peternakan), breeding (pembibitan) dan feeding (makanan ternak/pakan)

6.1.

Penyiapan Sarana dan Peralatan

  1. Perkandangan
    Sistem perkandangan yang ideal untuk usaha ternak ayam ras meliputi: persyaratan temperatur berkisar antara 32,2-35 derajat C, kelembaban berkisar antara 60-70%, penerangan/pemanasan kandang sesuai dengan aturan yang ada, tata letak kandang agar mendapat sinar matahari pagi dan tidak melawan arah mata angin kencang, model kandang disesuaikan dengan umur ayam, untuk anakan sampai umur 2 minggu atau 1 bulan memakai kandang box, untuk ayam remaja ± 1 bulan sampai 2 atau 3 bulan memakai kandang box yang dibesarkan dan untuk ayam dewasa bisa dengan kandang postal atapun kandang bateray. Untuk kontruksi kandang tidak harus dengan bahan yang mahal, yang penting kuat, bersih dan tahan lama.
  2. Peralatan

a.

Litter (alas lantai)
Alas lantai/litter harus dalam keadaan kering, maka tidak ada atap yang bocor dan air hujan tidak ada yang masuk walau angin kencang. Tebal litter setinggi 10 cm, bahan litter dipakai campuran dari kulit padi/sekam dengan sedikit kapur dan pasir secukupnya, atau hasi serutan kayu dengan panjang antara 3–5 cm untuk pengganti kulit padi/sekam.

b.

Indukan atau brooder
Alat ini berbentuk bundar atau persegi empat dengan areal jangkauan 1-3 m dengan alat pemanas di tengah. Fungsinya seperti induk ayam yang menghangatkan anak ayamnya ketika baru menetas.

c.

Tempat bertengger (bila perlu)
Tempat bertengger untuk tempat istirahat/tidur, dibuat dekat dinding dan diusahakan kotoran jatuh ke lantai yang mudah dibersihkan dari luar. Dibuat tertutup agar terhindar dari angin dan letaknya lebih rendah dari tempat bertelur.

d.

Tempat makan, minum dan tempat grit
Tempat makan dan minum harus tersedia cukup, bahannya dari bambu, almunium atau apa saja yang kuat dan tidak bocor juga tidak berkarat. Untuk tempat grit dengan kotak khusus

e.

Alat-alat rutin
Alat-alat rutin termasuk alat kesehatan ayam seperti: suntikan, gunting operasi, pisau potong operasi kecil, dan lain-lain.


6.2.

Pembibitan
Ternak yang dipelihara haruslah memenuhi persyaratan sebagai berikut:
a) ternak sehat dan tidak cacat pada fisiknya
b) pertumbuhan dan perkembangannya normal
c) ternak berasal dari pembibitan yang dikenal keunggulannya.
d) tidak ada lekatan tinja di duburnya.

  1. Pemilihan Bibit dan Calon Induk
    Ada beberapa pedoman teknis untuk memilih bibit/DOC (Day Old Chicken)/ayam umur sehari:

a.

Anak ayam (DOC ) berasal dari induk yang sehat.

b.

Bulu tampak halus dan penuh serta baik pertumbuhannya .

c.

Tidak terdapat kecacatan pada tubuhnya.

d.

Anak ayam mempunyak nafsu makan yang baik.

e.

Ukuran badan normal, ukuran berat badan antara 35-40 gram.

f.

Tidak ada letakan tinja diduburnya.

  1. Perawatan Bibit dan Calon Induk
    Dilakukan setiap saat, bila ada gejala kelainan pada ternak supaya segera diberi perhatian secara khusus dan diberikan pengobatan sesuai petunjuk Dinas Peternakan setempat atau dokter hewan yang bertugas di daerah yang bersangkutan.

6.3.

Pemeliharaan

  1. Pemberian Pakan dan Minuman
    Untuk pemberian pakan ayam ras broiler ada 2 (dua) fase yaitu fase starter (umur 0-4 minggu) dan fase finisher (umur 4-6 minggu).

a.

Kualitas dan kuantitas pakan fase starter adalah sebagai berikut:

-

kualitas atau kandungan zat gizi pakan terdiri dari protein 22-24%, lemak 2,5%, serat kasar 4%, Kalsium (Ca) 1%, Phospor (P) 0,7-0,9%, ME 2800-3500 Kcal.

-

kuantitas pakan terbagi/digolongkan menjadi 4 (empat) golongan yaitu minggu pertama (umur 1-7 hari) 17 gram/hari/ekor, minggu kedua (umur 8-14 hari) 43 gram/hari/ekor, minggu ke-3 (umur 15-21 hari) 66 gram/hari/ekor dan minggu ke-4 (umur 22-29 hari) 91 gram/hari/ekor.
Jadi jumlah pakan yang dibutuhkan tiap ekor sampai pada umur 4 minggu sebesar 1.520 gram.

b.

Kualitas dan kuantitas pakan fase finisher adalah sebagai berikut:

-

kualitas atau kandungan zat gizi pakan terdiri dari protein 18,1-21,2%; lemak 2,5%, serat kasar 4,5%, kalsium (Ca) 1%, Phospor (P) 0,7-0,9% dan energi (ME) 2900-3400 Kcal.

-

kuantitas pakan terbagi/digolongkan dalam empat golongan umur yaitu: minggu ke-5 (umur 30-36 hari) 111 gram/hari/ekor, minggu ke-6 (umut 37-43 hari) 129 gram/hari/ekor, minggu ke-7 (umur 44-50 hari) 146 gram/hari/ekor dan minggu ke-8 (umur 51-57 hari) 161 gram/hari/ekor. Jadi total jumlah pakan per ekor pada umur 30-57 hari adalah 3.829 gram.

  1. Pemberian minum disesuaikan dangan umur ayam yang dikelompokkan dalam 2 (dua) fase yaitu:

a.

Fase starter (umur 1-29 hari), kebutuhan air minum terbagi lagi pada masing-masing minggu, yaitu minggu ke-1 (1-7 hari) 1,8 lliter/hari/100 ekor; minggu ke-2 (8-14 hari) 3,1 liter/hari/100 ekor, minggu ke-3 (15-21 hari) 4,5 liter/hari/100 ekor dan minggu ke-4 (22-29 hari) 7,7 liter/hari/ekor. Jadi jumlah air minum yang dibutuhkan sampai umur 4 minggu adalah
sebanyak 122,6 liter/100 ekor. Pemberian air minum pada hari pertama hendaknya diberi tambahan gula dan obat anti stress kedalam air minumnya. Banyaknya gula yang diberikan adalah 50 gram/liter air.

b.

Fase finisher (umur 30-57 hari), terkelompok dalam masing-masing minggu yaitu minggu ke-5 (30-36 hari) 9,5 liter/hari/100 ekor, minggu ke-6 (37-43 hari) 10,9 liter/hari/100 ekor, minggu ke-7 (44-50 hari) 12,7 liter/hari/100 ekor dan minggu ke-8 (51-57 hari) 14,1 liter/hari/ekor. Jadi total air minum 30-57 hari sebanyak 333,4 liter/hari/ekor.

  1. Pemeliharaan Kandang
    Kebersihan lingkungan kandang (sanitasi) pada areal peternakan merupakan usaha pencegahan penyakit yang paling murah, hanya dibutuhkan tenaga yang ulet/terampil saja. Tindakan preventif dengan memberikan vaksin pada ternak dengan merek dan dosis sesuai catatan pada label yang dari poultry shoup. Agar bangunan kandang dapat berguna secara efektif, maka bangunan kandang perlu dipelihara secara baik yaitu kandang selalu dibersihkan dan dijaga/dicek apabila ada bagian yang rusak supaya segera disulam/diperbaiki kembali. Dengan demikian daya guna kandang bisa maksimal tanpa mengurangi persyaratan kandang bagi ternak yang dipelihara.

7. HAMA DAN PENYAKIT

7.1.

Penyakit

1. Berak darah (Coccidiosis)
Gejala: tinja berdarah dan mencret, nafsu makan kurang, sayap terkulasi, bulu kusam menggigil kedinginan.
Pengendalian: (1) menjaga kebersihan lingkungaan, menjaga litter tetap kering; (2) dengan Tetra Chloine Capsule diberikan melalui mulut; Noxal, Trisula Zuco tablet dilarutkan dalam air minum atau sulfaqui moxaline, amprolium, cxaldayocox.

2.

Tetelo (NCD/New Casstle Diseae)
Gejala: ayam sulit bernafas, batuk-batuk, bersin, timbul bunyi ngorok, lesu, mata ngantuk, sayap terkulasi, kadang berdarah, tinja encer kehijauan yang spesifik adanya gejala “tortikolis”yaitu kepala memutar-mutar tidak menentu dan lumpuh.
Pengendalian: (1) menjaga kebersihan lingkungan dan peralatan yang tercemar virus, binatang vektor penyakit tetelo, ayam yang mati segera dibakar/dibuang; (2) pisahkan ayam yang sakit, mencegah tamu masuk areal peternakan tanpa baju yang mensucihamakan/ steril serta melakukan vaksinasi NCD. Sampai sekarang belum ada obatnya.

7.2.

Hama

1. Tungau (kutuan)
Gejala: ayam gelisah, sering mematuk-matuk dan mengibas-ngibaskan bulu karena gatal, nafsu makan turun, pucat dan kurus.
Pengendalian: (1) sanitasi lingkungan kandang ayam yang baik; pisahkan ayam yang sakit dengan yang sehat; (2) dengan menggunakan karbonat sevin dengan konsentrasi 0,15% yang encerkan dengan air kemudian semprotkan dengan menggunakan karbonat sevin dengan konsentrasi 0,15% yang encerkan dengan air kemudian semprotkan ketubuh pasien. Dengan fumigasi atau pengasepan menggunakan insektisida yang mudah menguap seperti Nocotine sulfat atau Black leaf 40.

8. P A N E N

8.1.

Hasil Utama
Untuk usaha ternak ayam pedaging, hasil utamanya adalah berupa daging ayam

8.2.

Hasil Tambahan
Usaha ternak ayam broiler (pedaging) adalah berupa tinja atau kotoran kandang dan bulu ayam.

9. PASCA PANEN

9.1.

Stoving
Penampungan ayam sebelum dilakukan pemotongan, biasanya ditempatkan di kandang penampungan (Houlding Ground)

9.2.

Pemotongan
Pemotongan ayam dilakukan dilehernya, prinsipnya agar darah keluar keseluruhan atau sekitar 2/3 leher terpotong dan ditunggu 1-2 menit. Hal ini agar kualitas daging bagus, tidak mudah tercemar dan mudah busuk.

9.3.;

Pengulitan atau Pencabutan Bulu
Caranya ayam yang telah dipotong itu dicelupkan ke dalam air panas (51,7- 54,4 derajat C). Lama pencelupan ayam broiler adalah 30 detik. Bulu-bulu yang halus dicabut dengan membubuhkan lilin cair atau dibakar dengan nyala api biru.

9.4.

Pengeluaran Jeroan
Bagian bawah dubut dipotong sedikit, seluruh isi perut (hati, usus dan ampela) dikeluarkan. Isi perut ini dapat dijual atau diikut sertakan pada daging siap dimasak dalam kemasan terpisah.

9.5.

Pemotongan Karkas
Kaki dan leher ayam dipotong. Tunggir juga dipotong bila tidak disukai. Setelah semua jeroan sudah dikeluarkan dan karkas telah dicuci bersih, kaki ayam/paha ditekukan dibawah dubur. Kemudian ayam didinginkan dan dikemas.

Memantau Lingkungan Kandang Unggas




DR Dhia Alchalabi
Poultry International September 2001

Faktor penting yang dapat mempengaruhi produksi unggas adalah biaya pakan seba gai faktor esensial untuk memaksimalkan keuntungan. Menurunkan nisbah konversi pakan (FCR) berarti penghematan biaya dan akan memberikan lebih banyak kelelu keleluasaan dalam menentukan harga produk. Semua konsumen akan selalu mencari produk dengan harga murah tetapi berkua litas baik. Produsen yang lebih mampu mengendalikan parameter produksi akan lebih dominan dalam mempengaruhi pasar karena satu nilai FCR dapat berarti jutaan rupiah tergantung besar nya skala peternakan.

Mengendalikan lingkungan ayam merupakan salah satu parameter produksi yang vital, di anta ranya berasal dari pengumpulan data dan hasil pemantauan di kandang. Informasi yang baik dan bisa diandalkan adalah penting untuk pengambilan kepu tusan sedangkan pengumpulan data yang tidak akurat akan menyebabkan kesalah an dalam mengambil keputusan.

Pada tahap awal perlu diidentifikasi kebutuhan-kebutuhan ayam dan kendala yang terdapat di peternakan. Ayam-ayam yang dipelihara saat ini berbeda dibandingkan sepuluh tahun lalu. Oleh karena itu dibutuhkan kondisi lingkungan yang lebih baik untuk hasil yang baik. Hal yang sama diterapkan pada cara pemberian pakan. Meng gunakan pakan apa saja, hasilnya akan tergantung pada kondisi lingkungan. Pakan tidak berubah setiap hari sedangkan lingkungan selalu berubah.

Ayam yang menderita gangguan kesehatan atau kerusakan paru-paru pada minggu pertama pertumbuhan tidak akan berpenampilan baik di umur-umur selanjutnya, bagaimanapun baiknya lingkungan. Adalah penting untuk menyediakan lingkungan yang baik dan sehat sejak hari pertama pemeliharaan ayam. Meskipun ini membutuh kan investasi cukup mahal untuk pengum pulan data dan sistem pemantauan. Jika target kerjanya bisa dicapai dapat memperkecil FCR dan memperbaiki status kese hatan ayam maupun pekerja kandang. Bagi perusahaan besar, satu nilai FCR bisa bernilai lebih dari 3 miliar rupiah setahun.

Masalah paling serius yang dihadapi ayam pada umur awal adalah keterbatasan lingkungan dan manajemen pemeliharaan. Anak ayam seringkali menderita akibat suhu tinggi, kelembaban rendah dan tingginya konsentrasi karbon dioksida, dikombi nasikan dengan ventilasi yang jelek. Situasi ini tercipta karena banyak peternak berupaya menghemat biaya bahan bakar deng an membatasi ventilasi dan meresirkukulasi udara dalam kandang dengan pemanasan ulang. Tindakan ini menjadi lebih parah pada malam hari karena kandungan gas berbahaya, suhu dan kelembaban bisa melewati kisaran yang direkomendasikan. Jika cuaca jelek sepanjang hari, ma ka situasi sulit seperti ini akan terus berulang siang dan malam. Menyebabkan penu runan kesehatan ayam dan penampilan produksi akan turun sepanjang siklus peme liharaan.

Pengendalian parameter lingkungan yang bisa dipantau secara ilmiah adalah penting. Sistem ini dapat juga digunakan membantu manajer untuk mendidik peternak dengan cara memberikan demonstrasi praktis atas teknik pengendalian parameter - parame ter lingkungan yang penting. Peternak harus menyadari bahwa lingkungan yang lebih baik bagi ayam berarti keuntungan yang lebih baik.

Mengukur Parameter

Banyak faktor lingkungan mempengaruhi pertumbuhan ayam, serta biaya kesehatan konsumen, peternak dan ayam itu sendiri. Adalah penting untuk memantau, mengu kur dan mengendalikan parameter-parameter yang bisa mempengaruhi produksi dan menyadari bahwa parameter terse but saling berkaitan. Parameter-parameter penting tersebut dapat dikelompokkan menjadi faktor lingkungan dan manajemen. Faktor- faktor lingkungan mempunyai pengaruh yang besar terha dap tingkat produksi daging dan telur ayam. Termasuk di dalamnya adalah suhu, kelembaban, cahaya (lama hari siang dan intensitasnya), kadar amonia (NH3), karbon dioksida (CO2), oksi gen (O2), serta kondisi ventilasi udara (pergerakan udara), enerji surya, dan kualitas udara.



Gbr 1. Penempatan sensor dalam kandang broiler dengan extractor fan ditaruh di dinding
(DR Dhia Alchalabi, Poultry Indonesia, Sept 2001)


Gbr 2. Penempatan sensor dalam kandang broiler dengan extractor fan ditaruh di atap
(DR Dhia Alchalabi, Poultry Indonesia, Sept 2001)

Penempatan Sensor

Lokasi penempatan sensor suhu adalah penting untuk memperoleh gambaran yang jelas menge nai penyebaran suhu di dalam kandang. Beberapa patokan yang penting adalah :
1. Tempatkan alat (probe) pada area lingkungan ayam yang efektif (lingkungan mikro)
2. Selalu menempatkan alat pada posisi masuk (inlet) untuk memperoleh data suhu dan kelem
baban nisbi dari udara luar, dan pada posisi keluar (exhaust fan) untuk mengetahui rata-rata
parameter di dalam kandang
3. Tempatkan alat pada sisa daerah lainnya seperti dekat tempat minum dan jalur tempat makan
(feeder) sehingga bisa diketahui apakah sistem ventilasi sudah cukup dan bekerja dengan
baik untuk daerah yang seharusnya
4. Bagi area kandang menjadi 2 atau 3 blok memanjang sisi kandang. Tempatkan alat diagonal
mulai dari dekat tempat minum di posisi inlet dan berakhir di dekat tempat makan (fan). Tem
patkan beberapa alat pada aliran udara untuk memperoleh gambaran mengenai perubahan
suhu pada sistem ventilasi yang sedang bekerja. Tempatkan beberapa alat antara fan untuk
memperoleh gambaran mengenai peningkatan suhu pada saat sistem ventilasi sedang berja
jalan atau dimatikan
5. Periksa alat sesering mungkin untuk memastikan tidak terjadi pergeseran, kotor atau rusak.
Bersihkan setiap minggu. Apabila periode pemrograman tidak bisa meliput sepanjang perio
de pemeliharaan, buat catatan di bawah alat untuk melakukan program ulang sebelum kehi
langan data. Baca data seminggu sekali untuk menghindari kehilangan data apabila terjadi
kerusakan alat
6. Alat tidak boleh bersentuhan dengan dinding maupun permukaan lainnya
7. Lindungi alat dari ayam dan gangguan luar (sinar matahari dan hujan). Jika ditempatkan di
luar lindungi dengan gelas plastik yang dilubangi untuk mempertahankan ventilasi yang
cukup di sekeliling alat
8. Jangan menggunakan warna merah pada alat karena ayam cenderung menyerang dan meru
saknya.

Pemahaman Data Dari Alat

Adanya perbedaan antara suhu di luar, sisi keluar / pinggir (fan) dan di dalam kandang akan memberikan informasi berguna tentang apa yang terjadi di dalam kandang.

Apabila perbedaan antara suhu luar dan dekat / pinggir fan berkisar 4 oC maka ini berarti :
1. Suhu udara luar menyedot panas di dalam tetapi ini tidak cukup untuk menurunkan suhu ke
tingkat yang diinginkan.
2. Pergerakan udara rendah
3. Suhu di dalam akan meningkat sejalan dengan perubahan waktu.

Apabila perbedaan suhu luar dan dekat / pinggir fan kurang dari 2 oC maka ini berarti :
1. Udara luar tidak menyedot panas di dalam dan tidak menurunkan suhu di dalam kandang.
Situasi ini dapat terjadi pada musim dingin atau malam hari yang dingin. Biasanya udara
mengarah langsung ke atap kandang
2. Pergerakan udara tinggi
3. Suhu dan kelembaban nisbi di dalam bisa meningkat

Apabila terdapat perbedaan yang tinggi antara suhu di dalam dan dekat / pinggir fan maka ini berarti :
1. Bagian sisi kandang (pinggir) ini tidak memperoleh udara yang cukup,
2. Ada kemungkinan terjadi peningkatan kadar CO2, NH3 dan suhu

Apabila suhu dari salah satu alat yang diletakkan di dalam kandang berubah secara mendadak maka ini berarti :
1. Ada suatu perubahan arah udara
2. Sistem ventilasi pada tahapan yang lebih tinggi / cepat sedang diaktifkan
3. Alat menyentuh bagian permukaan yang lebih dingin atau lebih panas.

Daftar Parameter Lingkungan

Selama masa pertumbuhan ayam broiler akan menghasilkan gas dan produk limbah. Produk ini akan berakumulasi sepanjang waktu dan menyebabkan perubahan substansial terhadap kuali tas udara dalam kandang broiler. Cemaran utama yang biasa terjadi dalam udara adalah debu, NH3, CO2, CO dan uap air yang dapat menimbulkan efek merugikan. Pengaruh langsung dari debu dan NH3 meliputi kerusakan fisik permukaan lambung, yang menyebabkan menurunnya resistensi terhadap penyakit, berkurangnya konsumsi makan dan pada kondisi yang parah menyebabkan buruknya pertumbuhan ayam. Kehadiran gas berbahaya akan menekan pengam bilan oksigen mengingat adanya kompetisi antara unsur-unsur kimia secara langsung. Ini penting diperhatikan sebab ascites cenderung terjadi pada tingkat oksigen yang rendah. Kan dungan tinggi dari CO2 dan CO juga membatasi pengambilan O2. Pada kadar konsentrasi yang lebih tinggi, kehadiran kedua gas tersebut bisa berakibat fatal.

Kelembaban Nisbi

Tingkat kelembaban lingkungan berpengaruh langsung terhadap kehilangan panas laten tubuh ternak. Tingkat kelembaban juga secara tidak langsung akan mempengaruhi penampilan ternak akibat konsentrasi debu dan bakteri pathogen meskipun masih sedikit dokumentasi ilmiah yang mendukung keterkaitan ini. Meningkatnya kelembaban akan merugikan produksi ternak pada suhu tinggi. Pada umumnya perubahan kelembaban tidak menimbulkan respon terhadap pertum buhan ternak pada suhu lingkungan di bawah 24 oC. Alat pengukur kelembaban harus diletak kan berdekatan dengan alat suhu. Beberapa sensor suhu mempunyai sensor kelembaban, se hingga sekaligus memungkinkan untuk mengukur kelembaban nisbi.

Tabel 1. Cemaran Udara Paling Penting dan Pengaruhnya

Amonia (NH3) Dapat dideteksi dengan penciuman pada konsentrasi di atas 20 ppm. > 10 ppm menyebabkan kerusakan permukaan paru-paru. >20 ppm meningkatkan kepekaan terhadap penyakit pernapasan. > 50 ppm menurunkan laju pertumbuhan. Rekomendasi batas atas : 10 ppm
Karbon Dioksida (CO2) >0,35 % (3500 ppm) menimbulkan nodul-nodul kartilaginus pada paru-paru yang berkaitan dengan ascites. Fatal pada konsentrasi tinggi. Rekomendasi batas atas 2500 ppm
Debu Menyebabkan kerusakan permukaan paru-paru. Meningkatkan kepekaaan terhadap serangan penyakit. Gunakan ventilasi untuk mengurangi debu.
Kelembaban Pengaruhnya bervariasi menurut suhu. Pada 29 oC Rh 70 % menghambat pertumbuhan karena ayam tidak mampu mendinginkan dirinya sendiri. Kualitas litter memburuk pada kelembaban tinggi menyebabkan poenurunan kualitas produk pada saat prosesing. Rekomendasi dalam kisaran 65 - 75 %
DR Dhia Alchalabi, Poultry INternational, Sept 2001

Karbon Dioksida

CO2 adalah gas yang tidak berbau, tidak berwarna dan satu setengah kali lebih berat dibanding kan udara. Seringkali keberadaan CO2 diabaikan sebagai parameter pengukuran. Penelitian menunjukkan bahwa ventilasi yang biasa digunakan untuk mengendalikan suhu dan kelembab an sudah cukup untuk mengendalikan CO2. Gas ini menyebabkan gangguan sesak napas se hingga perlu diperhitungkan pada konsentrasi yang tinggi. Tingkat konsentrasi maksimum yang masih direkomendasikan untuk kandang ayam adalah 2500 ppm. CO2 merupakan limbah dari proses metabolisme tubuh bersamaan dengan dihasilkannya panas dan kelembaban.

Amonia

NH3 adalah gas yang tidak berwarna, beratnya lebih ringan dibandingkan udara, larut dalam air dan berbau tajam / menyengat. Konsentrasi NH3 dalam kandang ayam cukup bervariasi antara l5 - 90 ppm. Gas ini merupakan produk limbah dari proses biologis dekomposisi feses, sehingga masalah kebanyakan timbul pada saat kotoran terakumulasi di dalam litter. Pemantauan atas gas ini dapat dilakukan bersamaan dengan perlakuan terhadap CO2. Kedua jenis gas ini dapat menjadi indikator yang baik atas kualitas udara dan keefisiensn dari sistem ventilasi kandang yang dipergunakan.

System pemberian pakan





1. tempat pakan (feeder space) untuk anak ayam
0 – 2 hari 1 feeder tray diameter 35cm per 50 ekor ayam
3 – 5 hari tambah feeder tray dan pan feeder
6 – 14 hari tambah 1 pan feeder setiap 50 ekor anak ayam
• tempat pakan mulai umur 3 hari sudah ditambah dengan pan feeder dan setiap pelebaran ditambah (disesuaikan dengan kondisi ayam)
• feeder tray pada umur 6 hari mulai dikeluarkan, pada umur 9 hari semua sudah menggunakan feeder tube
• umur 12 hari feeder tube sudah mulai digantung, pada 14 hari feeder tube sudah digantung semua (disesuaikan dengan kondisi ayam)

jumlah kebutuhan tempat pakan untuk 500 ekor

umur kepadatan (ekor/m2) chicken feeder tray (CFT) Tube 10kg
1 60 10 -
3 40 10 10
6 30 6 12
9 20 4 16
12 15 - 24
14<< 10 - 24

• pemberian pakan, pola pemberian pakan yang baik akan membantu mengingkatkan konsumsi pakan minggu pertama. Pemberian pakan sedikit demi sedikit tetapi sesering mungkin sangat dianjurkan

frekuensi pemberian pakan
umur (hari) frekuensi pemberian pakan
1 – 2 8
3 – 4 7
5 – 6 6
7 – 8 6
9 – 10 6
11 – 12 5
13 – 14 5
15 – 20 4
>20 2


2. ketinggian feeder untuk broiler
bibir feeder pan (feeder tube) harus sedikit demi sedikit lebih rendah daripada tembolok ayam jika ayam berdiri tegak
